일단 팁은 아니고..

한 몇 달 되었나? 윈도우 10 아이클라우드에서 키체인(암호)을 전혀 못 쓰고 있다.

암호 및 키체인에서 승인을 누르고 인증번호를 입력해도 전혀 반응이 없다.

황당한건 맥에서는 잘 된다.

왜 윈도우에서만 안될까 싶다. 잘 있는 미디어팩 설치는 또 왜 뜨는거구??

내 추측으론 부트캠프 또는 외장SSD에 윈도우를 사용하는 경우에 발생하는 듯 하다.

왜냐하면 윈도우 노트북에선 잘 동작하고 있기 때문.

1. 스토어 icloud 재설치.

2. icloud exe 시절 구버전 설치.

3. 윈미플 미디어팩 재설치. (재설치해도 저 에러는 계속 뜬다.)

할 수 있는 환경 내에서 이것저것 해보려 하였으나 전혀 해결할 수 없어서 그냥 포기상태다.

해외에서도 비슷한 사례들이 몇 건 보이나, 여기도 별 수 없나보다.

마지막 방법은 윈도우 재설치인데 세팅하는 시간이 답이 없어서 망설이는 중.

아이클라우드.. 저번엔 로그인 조차 안되더만 이젠 키체인도 쓸 수 없다니..

그냥 유료 패스워드 매니저를 쓸까 생각 중이다.

231016 임시작성/240210 수정

HDR 적용 불가

- 카본 6세대 WQHD HDR 돌비비전 500 니트 모델임에도 윈도우 상에서 전역적인 HDR 지원이 안 됨.

X1 Carbon 6th 패널 사양

- 출처 https://psref.lenovo.com/syspool/Sys/PDF/ThinkPad/ThinkPad_X1_Carbon_6th_Gen/ThinkPad_X1_Carbon_6th_Gen_Spec.PDF

https://www.panelook.com/B140QAN02.0_AUO_14.0_LCM_overview_37246.html

Display - AUO사 B140QAN02.0, WQHD 500 nit HDR

?? 8비트라고 적혀있..

panelook에서도 그 어디에도 HDR 문구, 10비트 관련 문구가 보이지 않는다.

윈도우에서는 과연..?

- 윈도 10 포맷 후 레노버 밴티지로 각종 드라이버를 설치하였으나

HDR 돌비비전을 지원한다고 했음에도 불구하고 8비트, 색 공간도 SDR로 잡히고

HDR 활성화 토글키도 없어서 설정 ON/OFF 자체를 할 수가 없다.

엣지 브라우저를 사용하면 유튜브에서도 HDR이 표시된 컨텐츠를 재생할 수 있다고 하는 데

엣지에서도 무슨 일인지 HDR 문구도 찾을 수 없었고 HDR 재생도 불가했다.

포맷하고 공식 홈페이지에 올라온 구버전 드라이버도 설치해 보았으나 역시나 안됨.

윈도우11로 업데이트하면? 여전함.

단, 팟플레이어를 켜서 HDR 영상을 재생하면 HDR 문구가 표시되긴 함.

확인 과정

- 레노버 포럼에서 X1C 패널에 대한 수많은 토론을 확인해 볼 수 있었다.

https://forums.lenovo.com/t5/ThinkPad-X-Series-Tablet-and/X1-6-gen-HDR-Is-the-panel-8-bit-reported-by-EDID-or-12-bit/td-p/4056361?page=2

Update: I've got the answer from Lenovo support, pasted below, verbatim:

1. Dolby Vision requires at least 10 bits panel for it to work.
2. Some Lenovo X1 Carbon 6 Gen originally comes together with 14" HDR WQHD IPS with Dolby Vision™ (2560 x 1440), Glare, 500 nits that support Dolby Vision, however the panel that comes together with the machine is only 8 bit.
3. X1 Carbon 6 Gen that supports Dolby Vision will come with a future software updates which added support for Dolby Vision.

해외 포럼의 한 유저가 고객센터로부터 받은 답변을 보면

돌비 비전을 사용하기 위한 스펙은 최소 10비트 패널이 필요하지만 X1 카본 6세대의 패널은 8 비트라는 것.

- panelook에서 확인했었던 스펙과 일치함.

다만 나중에 돌비비전을 지원할 수 있게끔 소프트웨어를 지원하겠다는 것인데

이게 단순 업데이트만으로 8비트 색공간을 10비트로 변경할 수 있는 건지? 알 수 없지만

관련 이슈가 생기고 돌비비전을 지원하는 드라이버 ThinkPad Monitor INF File 6.7.0.0 버전이 배포되었다고 한다.

# 패치 내역

  Version       Build ID    Rev.  Issue Date
  ------------  --------    ----  ----------
  6.10.0.0      N22OI07W    03    2021/10/28
  6.10.0.0      N22OI07W    02    2020/05/13
  6.10.0.0      N22OI07W    01    2019/05/10
  6.9.0.0       N22OI06W    01    2018/10/31
  6.7.0.0       N22OI05W    01    2018/04/30
  6.6.0.0       N22OI04W    01    2018/01/12

# 패치 내용

<6.7.0.0> (N22OI04W)
-(New) Added Dolby Vision support.

하지만 6.7.0.0 버전을 설치해 봐도 윈도우 자체의 HDR 설정불가 및 8비트 색공간은 같았고

이후(현재는 6.14.19.0이 최신인듯하다.) 모든 드라이버를 설치해 봐도 전역적인 HDR 기능은 지원되지 않았다.

그럼 HDR 자체는 다른 방식으로 지원하겠다는 내용인가?

Dxdiag로 확인해도 지원되지 않음이라 뜨고.

특정 APP을 켜서 재생하는 "HDR 비디오 스트림 설정"은 사용할 수 있는데

여전히 전역 HDR은 설정할 수가 없음.

음.. 특정 앱 ??

넷플릭스에서 확인하고자 해도넷플 해지한 지가 꽤 오래여서;;

누군가 해줬으면..

물론 윈도우 상에서 전역적인 설정이 왜 안 되는지가 궁금한 거긴 한데

넷플릭스 다시 볼 때쯤 확인해서 포스팅 수정할 예정

참고로 "HDR 비디오 스트림"의 최소 스펙은 아래를 지원해야 한다고 한다.

1. 최소 300니트 밝기의 디스플레이

2. 특정 앱

"일부 앱은 Windows 10에 기본 제공되는 비디오 플랫폼을 사용합니다. 여기에는 Microsoft Edge, 사진, 영화 및 TV 같이 Windows 10과 함께 제공되는 유니버설 Windows 플랫폼(UWP) 앱은 물론 Microsoft Store에서 가져오는 다양한 타사 비디오 앱(예: Hulu, Netflix 및 Vudu)이 포함됩니다."

3. 비디오 스트리밍을 전체화면으로 할 때.

4. 배터리 사용이 아닐 때. (설정에서 변경가능)

5. HDR을 재생할 수 있는 코덱을 지원할 때 (HEVC,VP9 등)

출처 - 마이크로소프트 HDR 관련 문서

https://support.microsoft.com/ko-kr/windows/windows%EC%9D%98-hdr-%EB%B9%84%EB%94%94%EC%98%A4%EC%9A%A9-%EB%94%94%EC%8A%A4%ED%94%8C%EB%A0%88%EC%9D%B4-%EC%9A%94%EA%B5%AC-%EC%82%AC%ED%95%AD-192f362e-1245-e14d-3d3f-4b3fc606b80f

짧은 결론

내가 알고 싶었던 것은 6세대 스펙시트에서 HDR 돌비비전 디스플레이로 소개해놓고

왜 전역 HDR 설정은 불가능한가에 대해서인데

국내외 명확한 해답도 없는 걸 그 이상 찾아봐야 시간만 낭비일 듯하다.

내 짧은 추측으로는 해외포럼 Q&A 대로 하드웨어 상 10비트 패널이 아니어서이지 않나 싶다.

애초에 전역적인 적용보다도 특정 APP에서와 같은 개별적인 적용이 우선순위이었던 것 같다.

완벽한 지원은 아니더라도 S/W 업데이트로 부분 지원했으니 도리를 다했다고 생각한 걸 수도 있고.

일단 요약해 보자면

1. X1C6에 탑재된 패널은 8비트 SDR 색역의 패널이다.

2. 8비트의 SDR 색역 패널이지만 추후 업데이트로 제공된 S/W로 HDR 컨텐츠 감상은 가능해졌다.

3. 물론 HDR 컨텐츠를 감상하려면 여러 제약조건이 붙는다. 특정 브라우저 특정 앱 등.

4. 윈도우에서 전역적인 설정은 안 되는 것으로 보인다.

끝으로 레노버 해외 포럼의 비슷한 문제를 겪고 있는 X1Y3 사용자의 의견을 남기고 포스팅을 마친다.

" 좋은 디스플레이이긴 하지만 여전히 HDR 디스플레이는 아닙니다.

(광고대로) 뭐라고 하든 사실은 다 말해주고 있습니다. HDR도 없고, 진짜 돌비 비전도 없습니다.
HDR 콘텐츠를 SDR로 위장/변환하는 소프트웨어로 좋은 밝은 SDR Display! ;) "

(출처)

https://forums.lenovo.com/t5/ThinkPad-X-Series-Laptops/X1-Yoga-3rd-gen-HDR-display-not-HDR-capable/td-p/4000701/?page=27

231002 임시 작성/240210 수정

작업하다가 온도가 80도로 올라가더니 쓰로틀링이 걸리고 70도 기준으로 주파수가 2Ghz 초반대로 유지된다.

일상적인 간단한 작업에서도 터보부스트가 잘 안 터지더라. 최신 BIOS(1.61)로 오고 나서부터 전력관리를 쎄게 걸었나 싶다.

해외포럼에선 1.25 버전에서부터 문제가 생긴다고 하는데 현재 올려진 버전은 1.61 버전이다.

정말 1.25 이전의 버전으로 롤백하면 해결 될지 궁금하긴 해서 롤백해볼 예정이다.

2023년 10월 2일 기준 릴리즈된 내역은 다음과 같다. 출처 - 레노버 드라이버 지원

2023년 02월 2일 기준으로는 1.62 버전이 올라와있다. (귀차니즘으로 측정하진 않았음)

시네벤치 R23

# 최고 성능모드, AC 전원 연결, 최소한의 백그라운드 앱, HWinfo 측정

# i7-8550u 사용자들의 대략적인 멀티코어 점수는 3000~3200점으로 보인다.

1. BIOS 1.23

멀티 - 3288점

클럭 - 2.5 ~ 2.6Ghz

CPU 전체 전력 소비 - 23 ~ 29W

총 시스템 전력 - 32W ~ 43W

온도 - 85 ~ 89도

: 온도가 높긴 하지만 고사양 작업 및 웹서핑, 유튜브, 오피스 등 간단한 작업에서도

3ghz대 클럭을 자주 볼 수 있었음.

2. BIOS 1.25

멀티 - 2674점

클럭 - 2.0 ~ 2.3Ghz

CPU 전체 전력 소비 - 거의 14W 고정

총 시스템 전력 - 21 ~ 24W

온도 - 70도 전후

: 현 1.61 버전처럼 쓰로틀링이 걸리면서 클럭도 팍팍 깎임. 70도 선에서 클럭이 유지됨.

3. BIOS 1.28

# 패치 내용 - (Fix) 전원 제어를 개선합니다.

멀티 - 2683점

클럭 - 2.0 ~ 2.3Ghz

CPU 전체 전력 소비 - 14W

총 시스템 전력 - 21W ~ 24W

온도 - 70도 전후

: 전원관련 패치가 있던 것으로 보이나 이전 버전과 큰 차이가 없음.

4. BIOS 1.61 (최신)

멀티코어  - 2901점

클럭 - 1.9Ghz ~ 2.3Ghz

CPU 전체 전력 소비 - 약 14W 고정

총 시스템 전력 - 21 ~ 24W

온도 - 70도 전후

: info 값은 이전과 딱히 차이가 없어보이긴 한데 이상하게도 멀티코어 점수는 상승함. 측정이 잘못된걸까 싶은데 귀찮아서..

# 1.28과 1.61 사이의 버전은 굳이 테스트하진 않았지만 전원관련 패치내용은 없어서

대체로 비슷할 것으로 예상됨.

언더볼팅

- BIOS 1.23과 1.61(최신)에서 언더볼팅 해볼 생각임.

CPU Core undervolting (BIOS 1.23)

-80mV (PROCHOT 제한 없음)

멀티 - 3597점

클럭 - 2.7Ghz

CPU 전체 전력 소비 - 23W

총 시스템 전력 - 33W

온도 - 85도 전후

: 최고 온도 및 전력소모는 소폭 내려가고 클럭 및 멀티코어 점수 상승

CPU Core undervolting (BIOS 1.23)

CPU Core/CPU Cache undervolting (BIOS 1.23)

CPU Core/CPU Cache undervolting (BIOS 1.61)

결론

- 제 성능을 원한다면 BIOS는 1.23 버전을 쓰자.

- 귀찮은게 좋고 조금 더 나은 성능과 온도를 원한다면 언더볼팅을 해보자.

- 성능과 온도 사이에서 고민하고 있다면 PROCHOT 기능을 사용해보자.

시네벤치 R23에서 1회 차만에 최고 온도 97도를 찍고는

쓰로틀링이 걸려서 클럭이 반타작되고 온도가 71도로 내려간다.

쓰로틀링은 원래 그렇다 쳐도 최고 온도를 95도 넘게 찍는 게

노트북 내구성에 부담이 될까 불안해서 궁여지책으로 써멀 재도포를 해볼 생각이다.

흡입구에 먼지가 꽤나 쌓여있어서 털어줘야겠다.

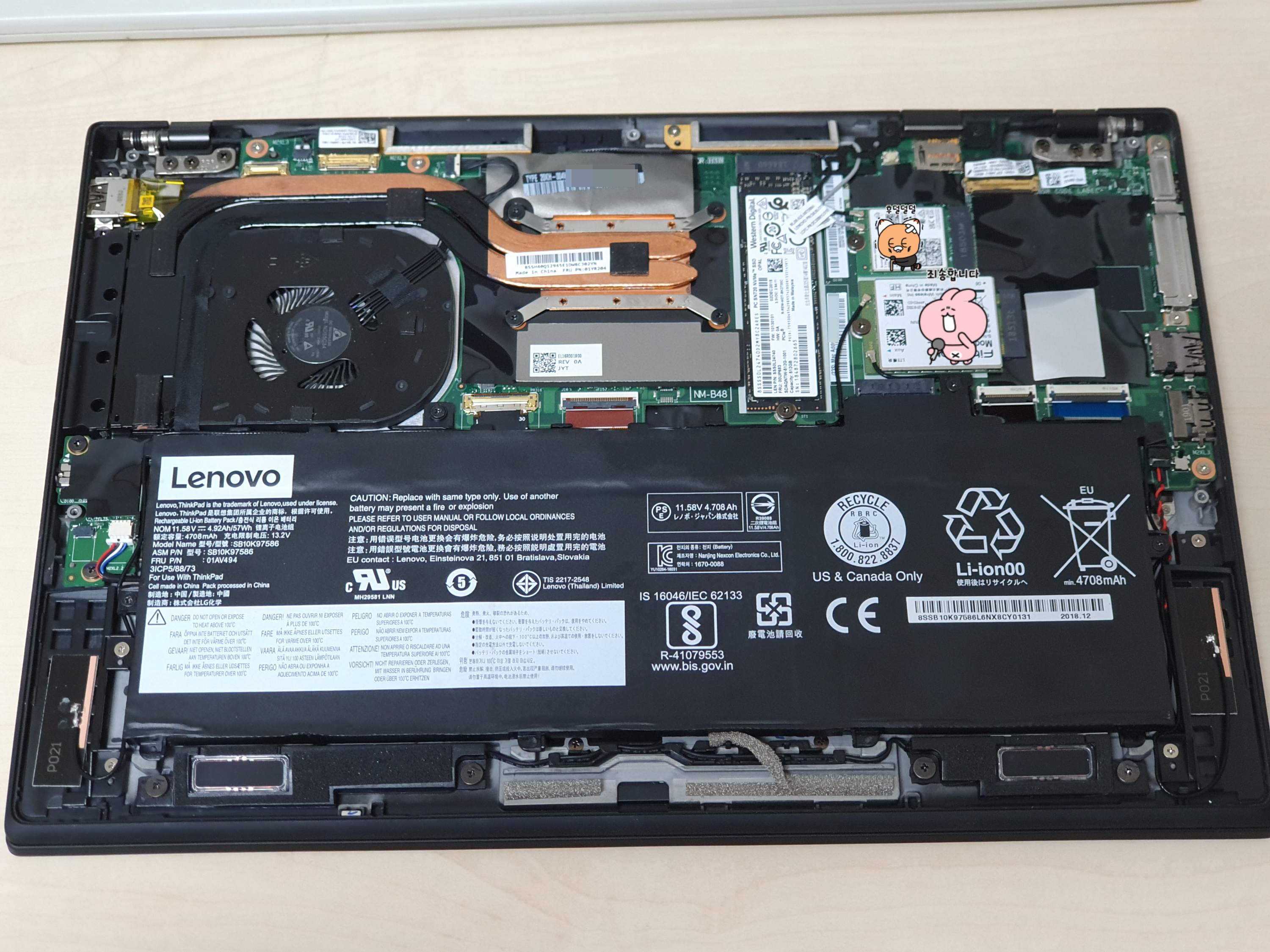

일단 하판을 분해하려면 십자나사 5개를 풀어줘야 하는데

나사는 완전히 분해될 수 없게 끔 되어 있으므로 적당히만 풀고 손톱이나 카드로 조심스럽게 열어준다.

작업 과정에서 혹여나 쇼트로 인한 데미지가 있을 수 있기 때문에

CMOS에서 배터리를 먼저 연결 해제하고 (disable built-in battery)

전원버튼을 15초 정도 눌러줘서 잔류전원을 제거해 준다.

배터리 십자나사 4개를 풀고 배터리 커넥터 부분을 살짝 들어주면 배터리가 쉽게 분해된다. 다행히 접착테이프는 없었다.

써멀 상태를 확인하기 위해서 CPU 쿨러와 히트싱크 쪽을 분해했더니

의외로 CPU 면적과 닿는 부분은 크게 말라있진 않았었고 주위만 딱딱하게 굳어 있었다.

반대편 그래픽코어? 사우스브릿지? 칩셋엔 써멀이 안 발라져 있긴 한데

이쪽은 발열이 거의 없어서 히트싱크만으로도 충분하기 때문에 바르지 않은 것으로 추정해 본다.

CPU 팬을 분해해서 먼지 청소를 해주면 좋긴 할 텐데 깨끗해 보여서 귀찮아서 외부에서 간단하게 브러쉬로 청소해줬다.

(굳이 한다면 미니 십자나사와 접착 테이핑을 풀어주고 분리시켜서 먼지를 털어내 주면 된다.)

MX-4 대충 얇게 발라주고 분해의 역순으로 재조립했다.

- 써멀 재도포 후기-

최고 온도 83도로 일단 90도는 넘지 않게 되어 다행스럽게 생각한다.

근데 노트북 분해하다 보니 LTE 슬롯이 비어있어서 공허한 느낌이다. 하판은 꽉 채워져 있으면 좋긴 한데.

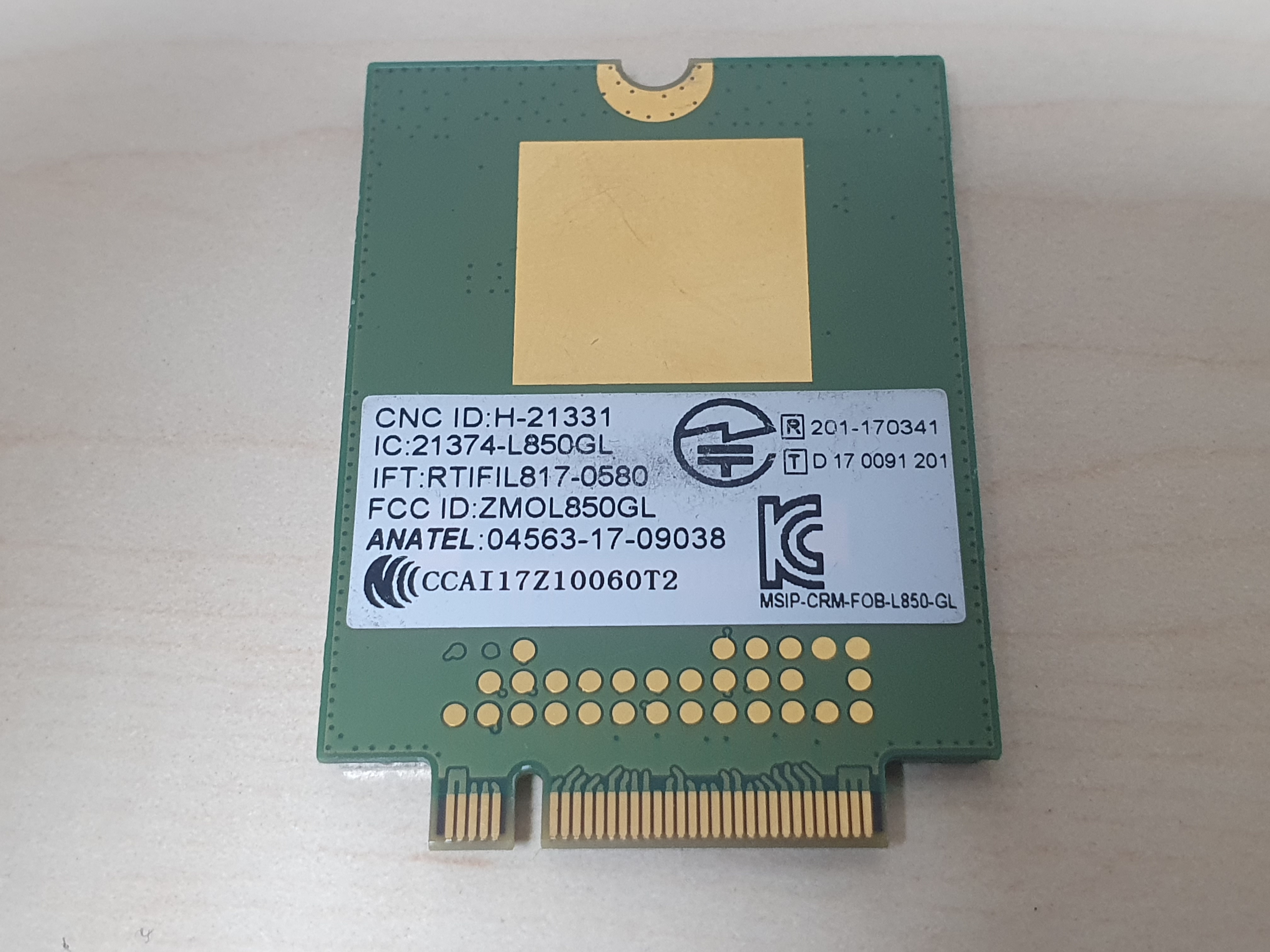

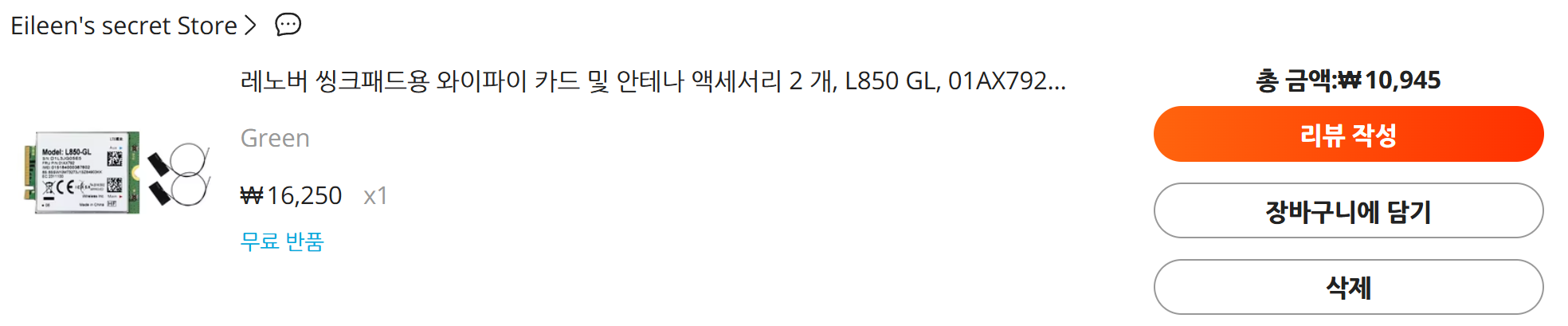

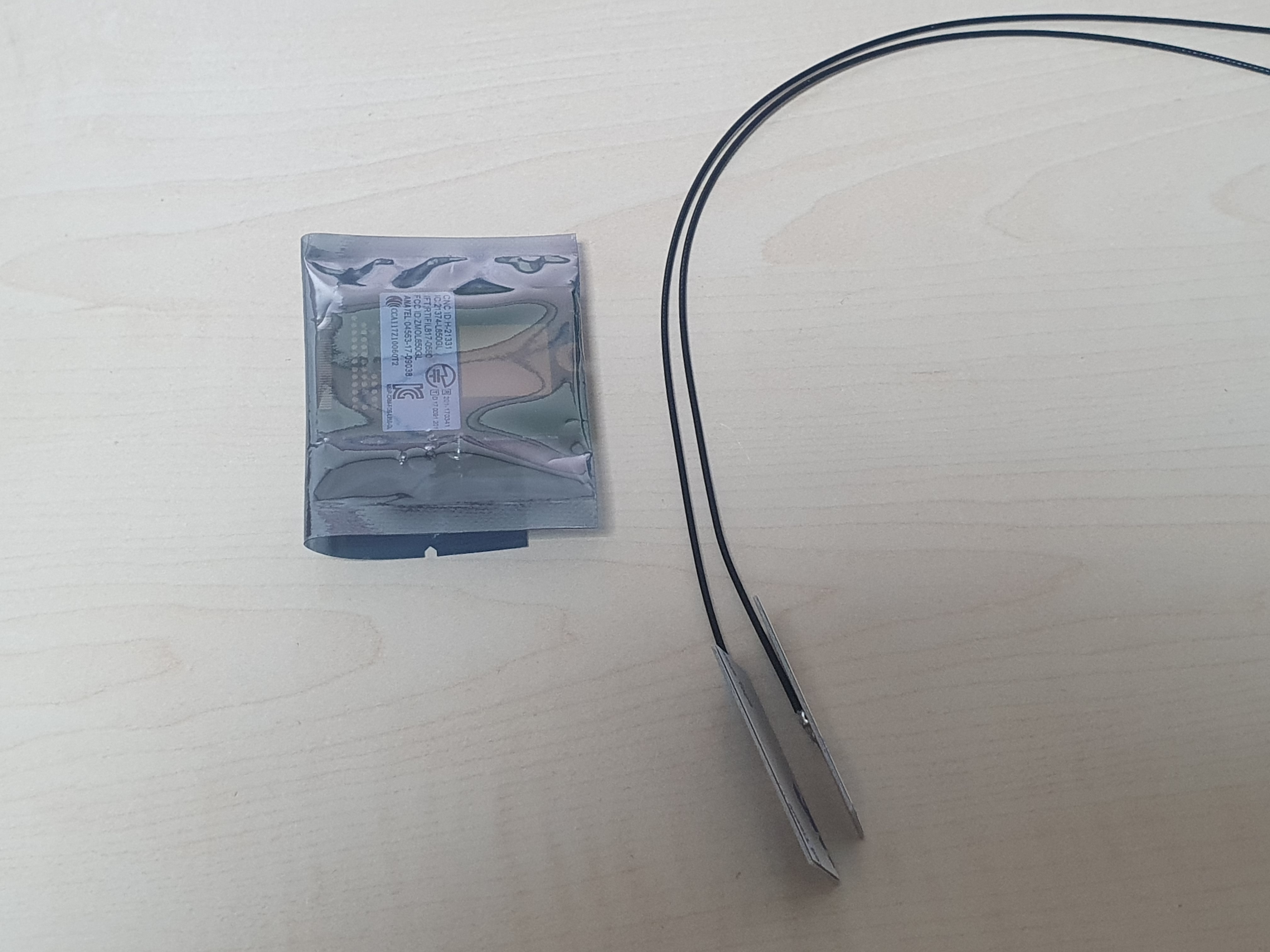

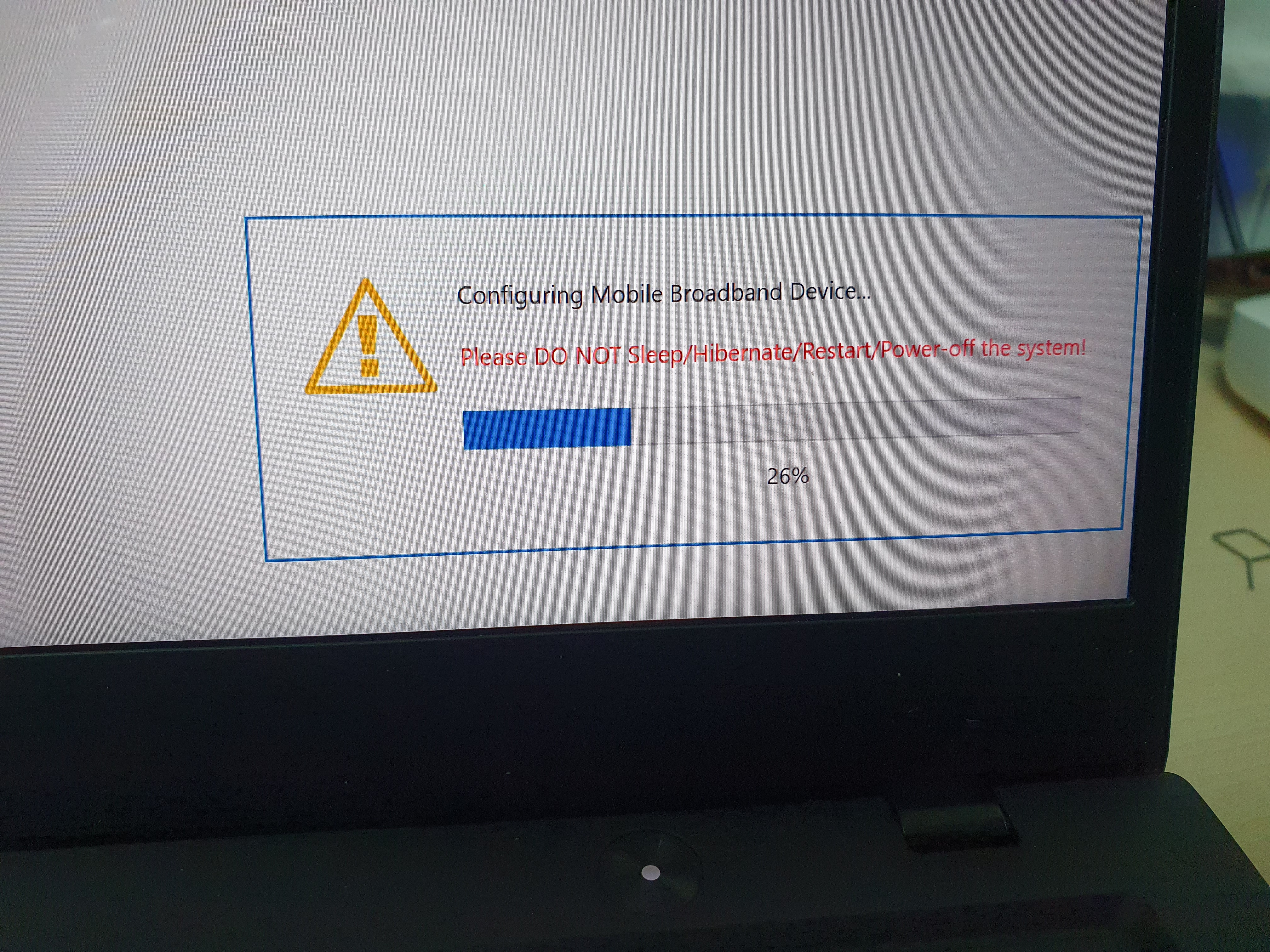

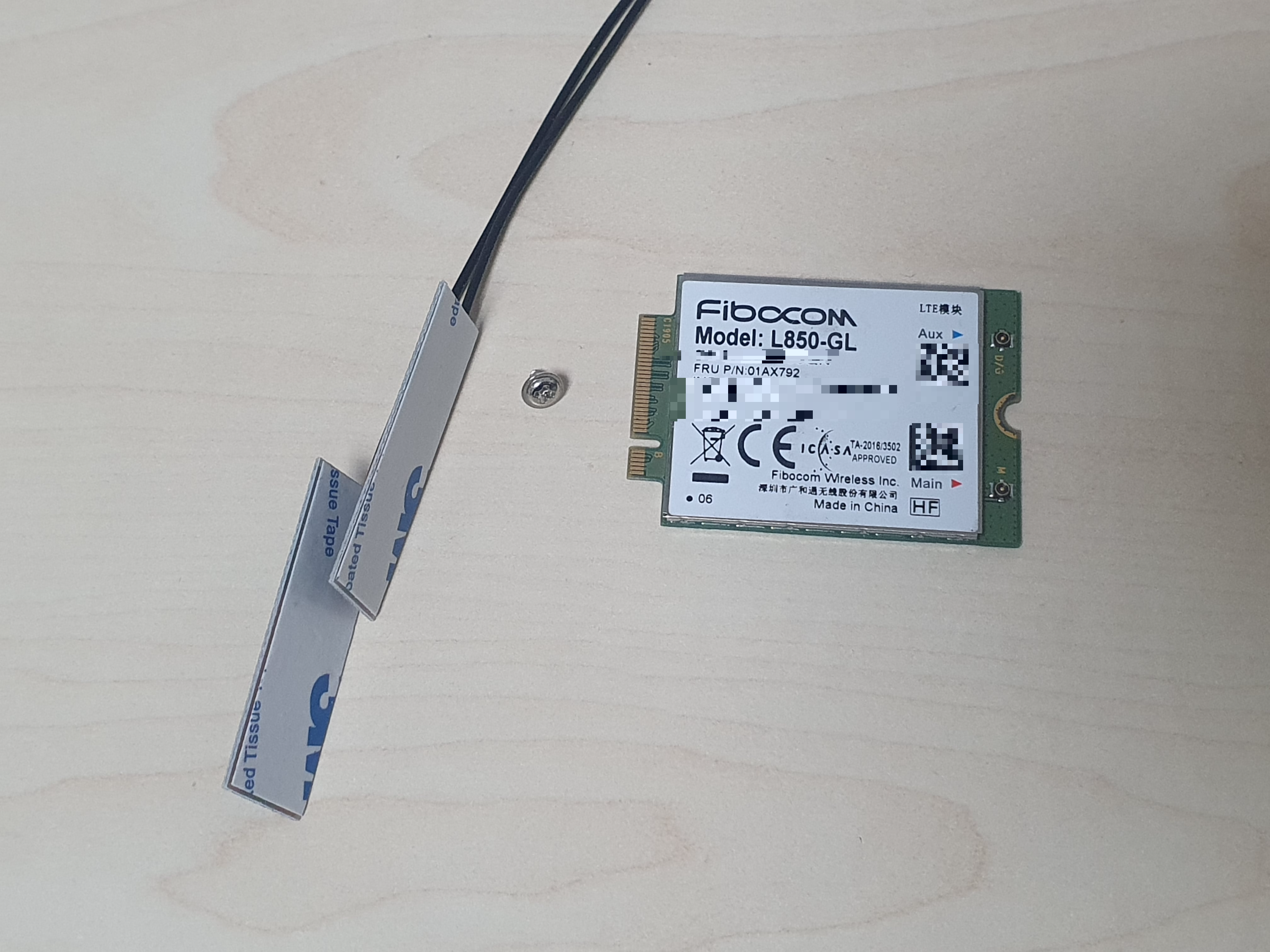

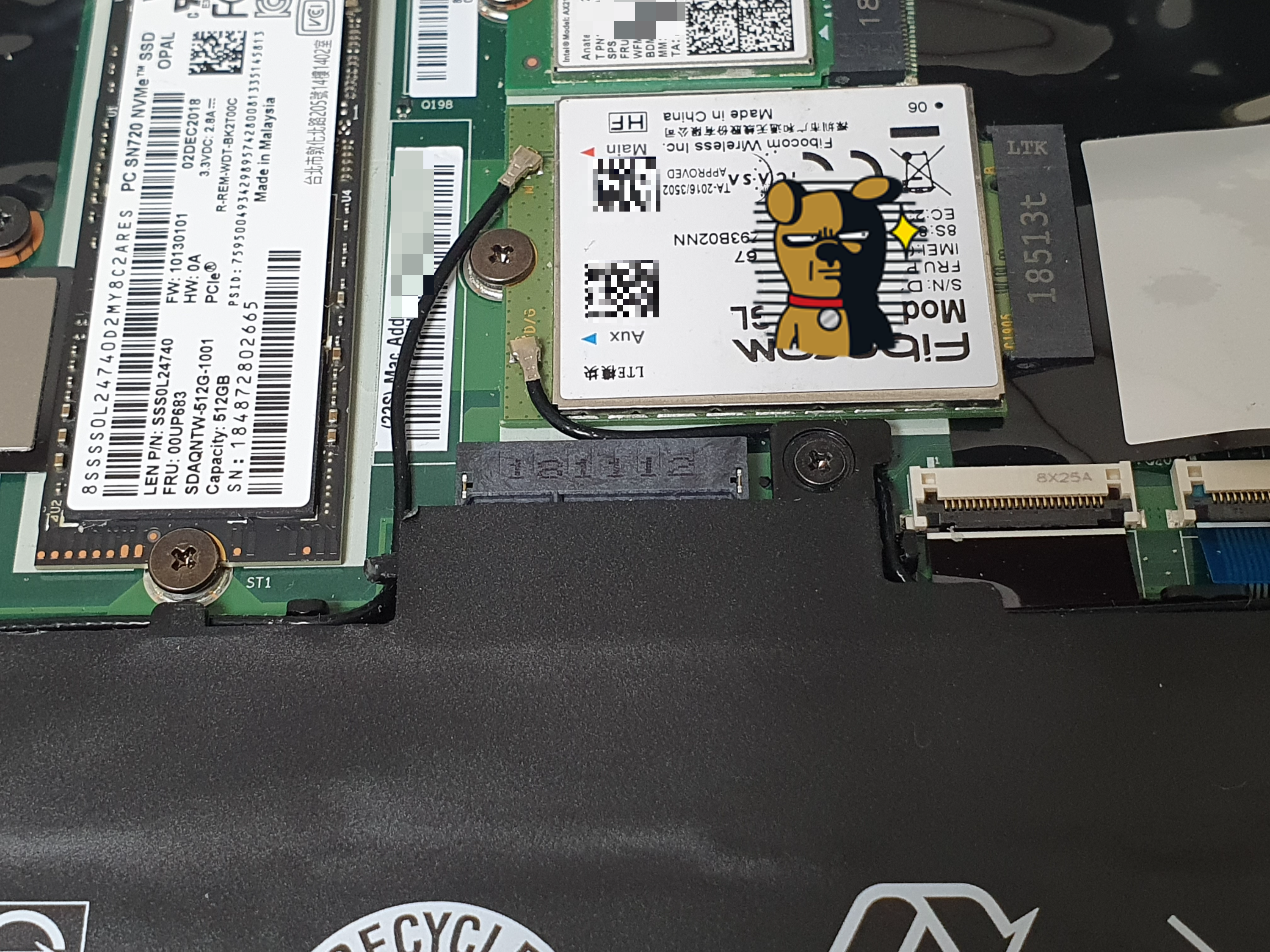

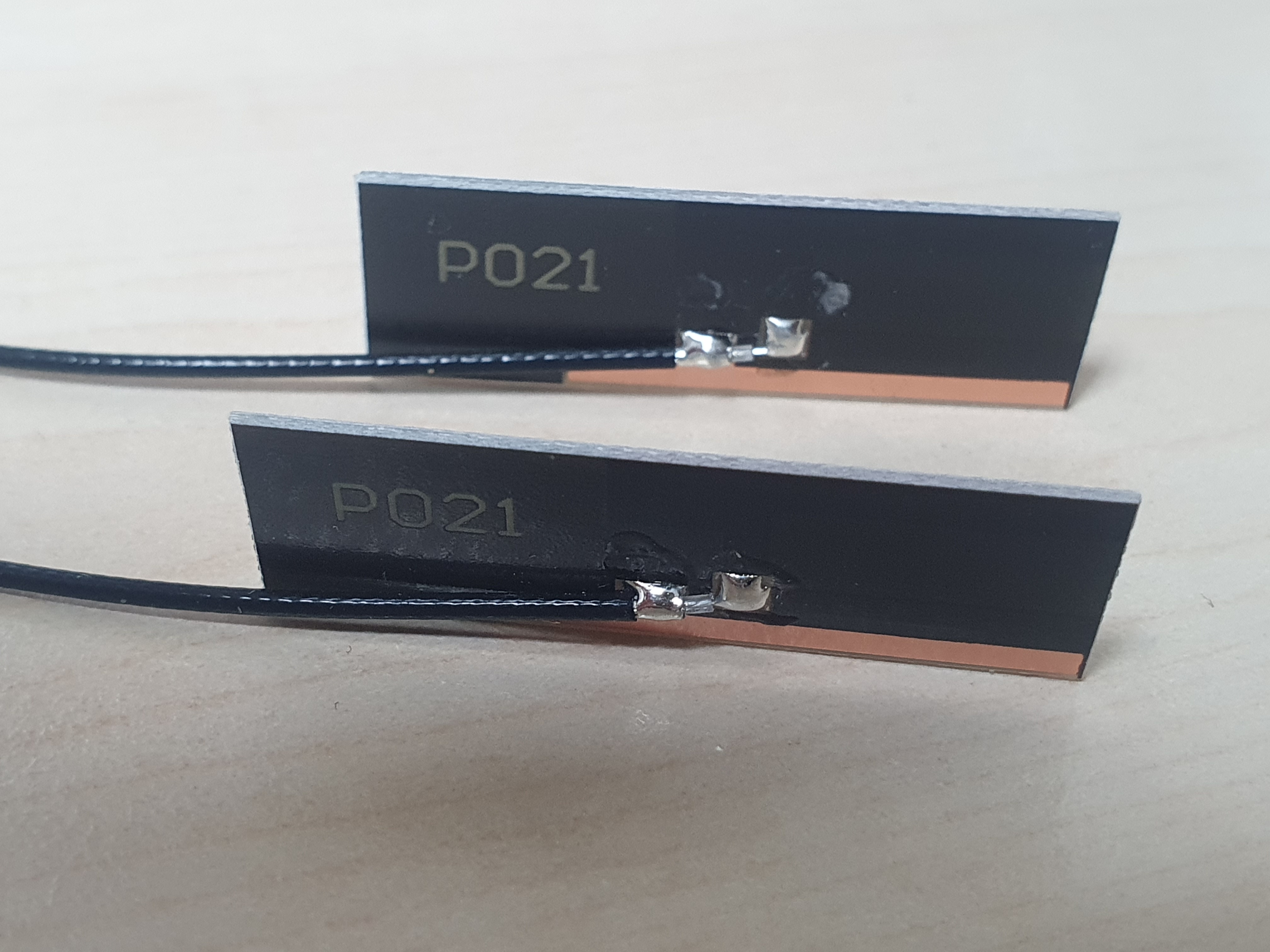

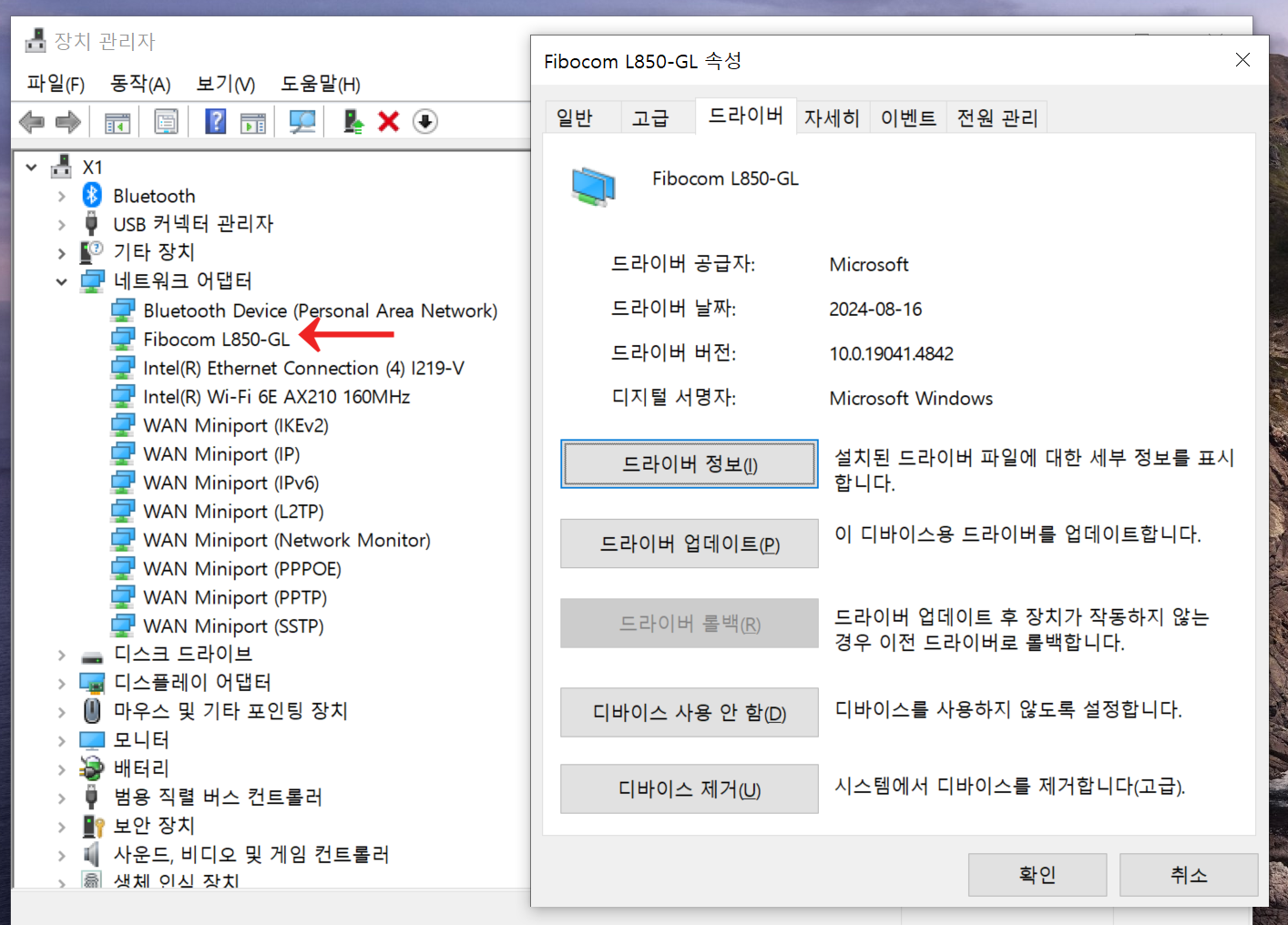

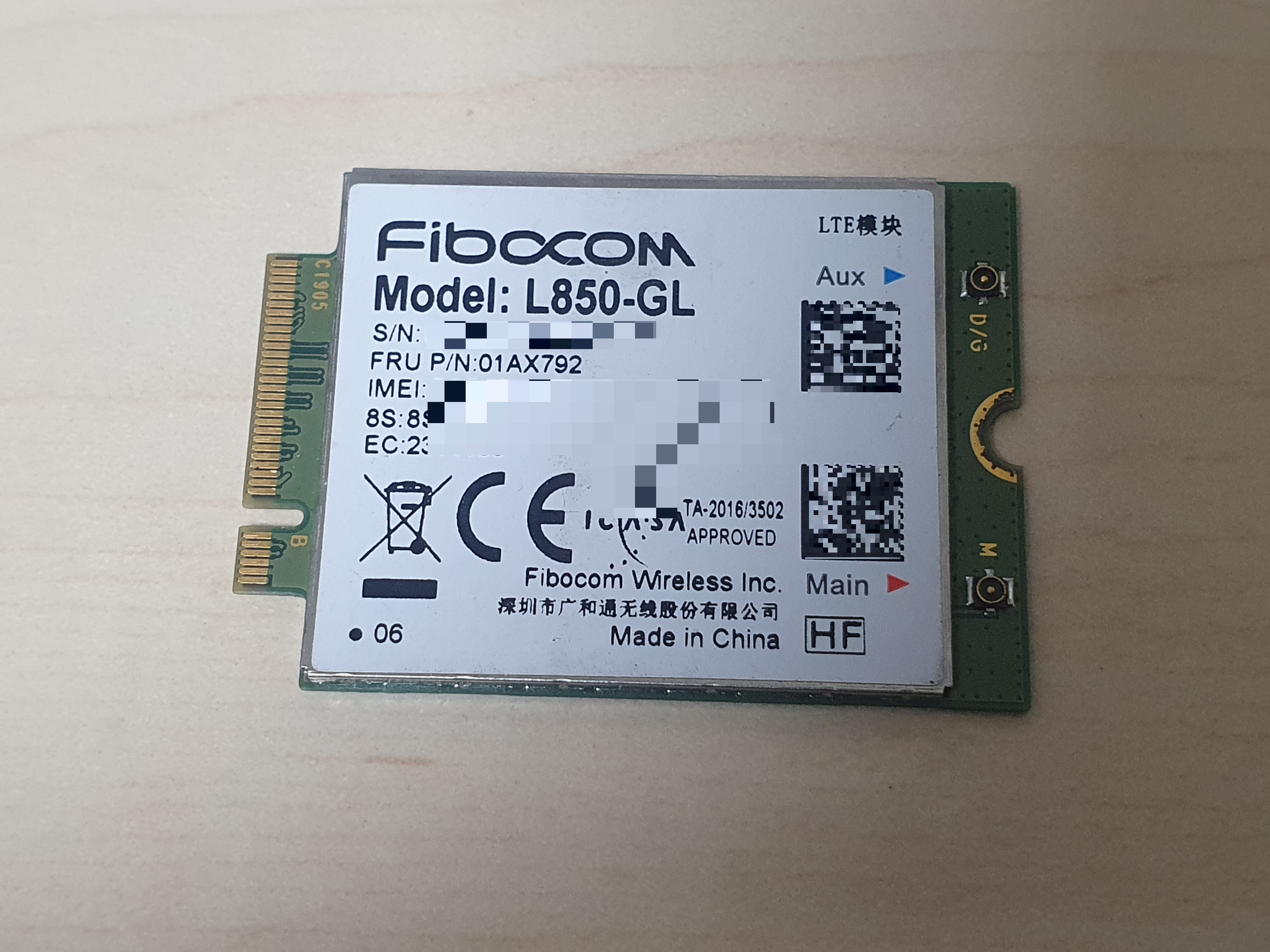

L850GL WWAN 카드라도 알아볼까 싶다. 그럼 안테나도 달아야 하는데 합해서 5~6만원 음..

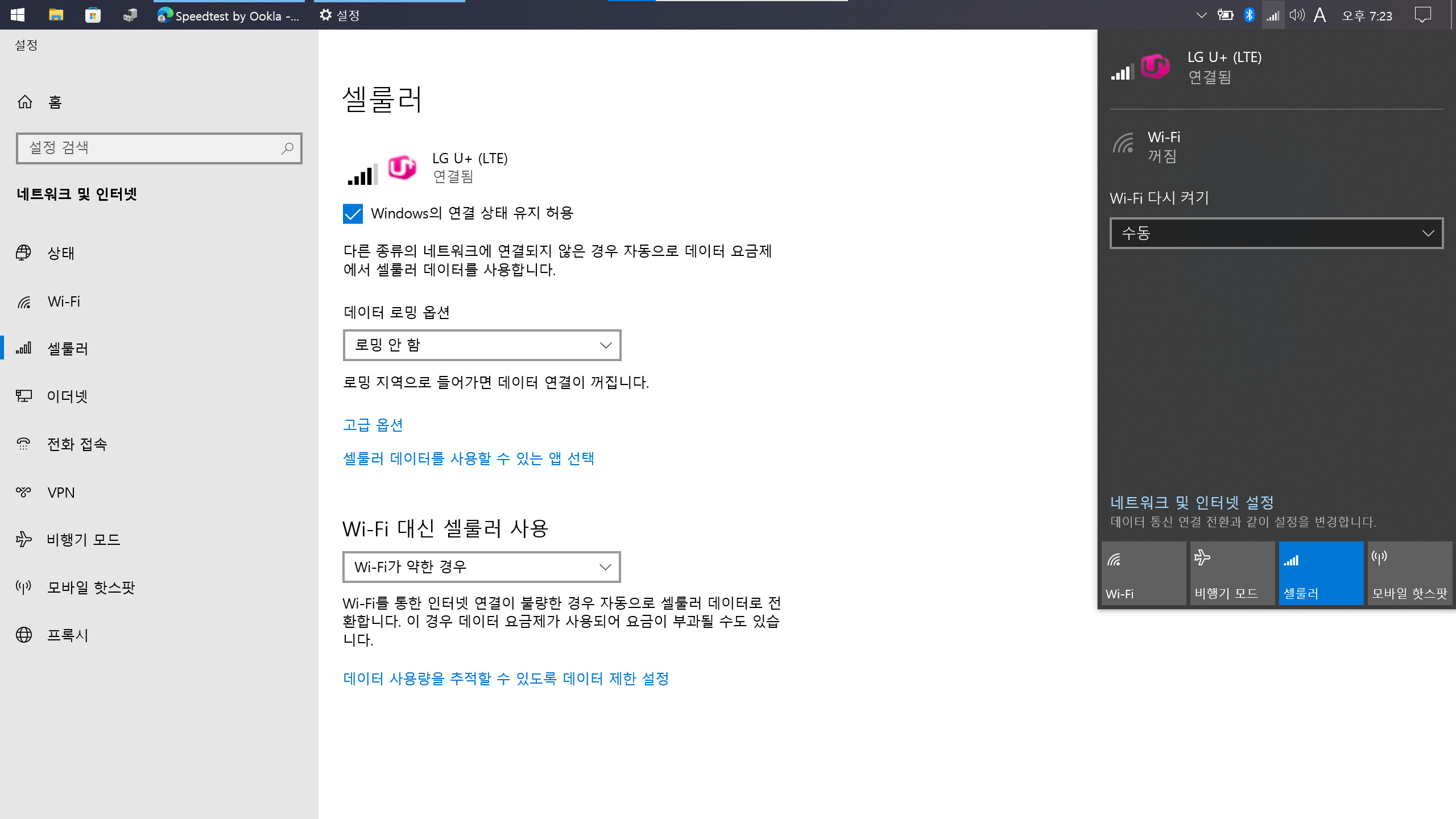

LTE 기능이야.. 있는데 안 쓰는 것과 없어서 못 쓰는 것과는 다른 느낌이긴 하니깐 생각해 볼 여지는 있겠다.
