무선랜카드 AC 8265 및 AX210

놋북에 탑재된 무선랜카드는 AC 8265 칩셋인데.. 문제없이 잘 동작하기도 하고 사용하면서 크게 불편함을 느껴본 적은 없었지만 얼마전에 저렴하게 AX210을 구해두기도 했었고 혹시나 교체하면 유의미한 결과가 있지 않을까해서 교체해보려고 한다.

현재 사용중인 공유기는 WIFI 5까지만 지원하기 때문에 WIFI 6E를 지원하는 AX210 스펙 상 업/다운로드 측면에서 크게 체감할 수 있을지는 모르겠다. 하지만 적어도 AX210 칩셋이 블루투스 5.3을 지원하기 때문에 블루투스 4.2의 8265 칩셋보다 연결 측면에선 유의미함을 느낄 수 있으면 좋겠다.

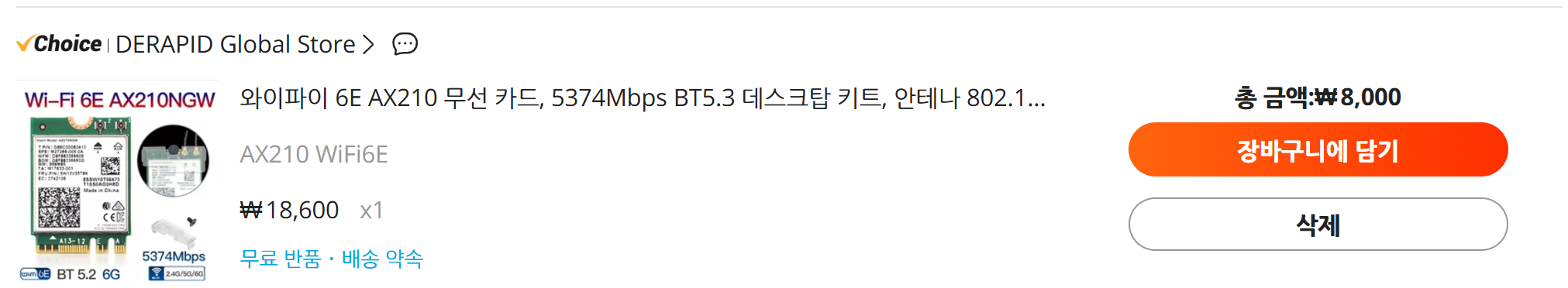

AX210 구매

알리 익스프레스에서 상시가는 보통 16,000~19,000원 수준이지만 쿠폰을 보유하고 있거나 상품을 장바구니에 넣어두고 코인샵에 나올때까지 기다리면 만원 초반대에서 구매가 가능하다. 물론 코인 적용률은 알리 마음이라 원하는 가격이 안나올 때도 있기도 하다 매일 여러번 확인하는 수 밖에 없다.

가끔 낮은 확률로 코인 샵의 코인 슈퍼 할인 페이지에 올라오기도 하는데 운이 좋다면 나처럼 약 8000원에 구매할 수도 있다.

이런저런 조건없이 저렴하게 살수 있던 시절도 있었는데 환율 좋았을 때가 그립긴 하다.

배터리 분리

: CMOS - Config - Power - Disable Built-in Battery

안전한 부품 교체를 위해서 사전 작업으로 배터리를 비활성화 하는 걸 추천한다.

하판 분해

옛날에 써멀 교체한답시고 올려둔 포스팅이 있는데 참고해서 진행했다.

8265 무선랜 칩셋과 안테나를 분리시킬 때 최대한 힘을 살살 주어가면서 교체한다.

드라이버 재설치

1) AX210 무선랜 및 블루투스 드라이버 다운로드

2) AC 8265 드라이버 제거 및 설치

장치관리자 - 블루투스 및 무선랜 드라이버 우클릭 "디바이스 제거"

(장치가 보이지 않는다면 상단의 보기 - 숨겨진 장치 표시를 사용)

연결 테스트 및 교체 후기

1) AC 8265

5Ghz 업/다운로드 속도 (지연시간)

1회차) 126 Mbps (102ms) / 230 Mbps (63ms)

2회차) 96 Mbps (26ms) / 220 Mbps (56ms)

3회차) 115 Mbps (62ms) / 241 Mbps (43ms)

2) AX210

5Ghz 업/다운로드 속도 (지연시간)

1회차) 202 Mbps (72ms) /  260Mbps (50ms)

2회차)  193 Mbps (104ms) /  235 Mbps (54ms)

3회차)  194 Mbps (53ms) /  247 Mbps (54ms)

※ 교체 결과 업로드는 크게 체감 가능할 정도로 속도가 상승했고 다운로드도 소폭 상승했다.

현재 집 공유기는 거실에 있고 노트북은 방에서 사용 중인데 교체 덕분에 클라우드에 작업을 업로드 할 때 시간을 단축할 수 있었던 점. 블루투스도 이전에 연결이 끊기거나 소리가 나왔다 안나왔다 했었던 불안정했을 때와는 달리 이제는 불편한 점을 거의 찾아볼 수 없을 정도로 상당히 개선 되었기 때문에 충분히 만족할 수 있었다.

커버리지 문제를 겪고 있다면 공유기를 좋은 제품으로 바꾸는 것을 추천하지만 변경이 어려운 환경이라면 칩셋을 교체해보는 것도 추천할 수 있겠다.

231016 임시작성/240210 수정

HDR 적용 불가

- 카본 6세대 WQHD HDR 돌비비전 500 니트 모델임에도 윈도우 상에서 전역적인 HDR 지원이 안 됨.

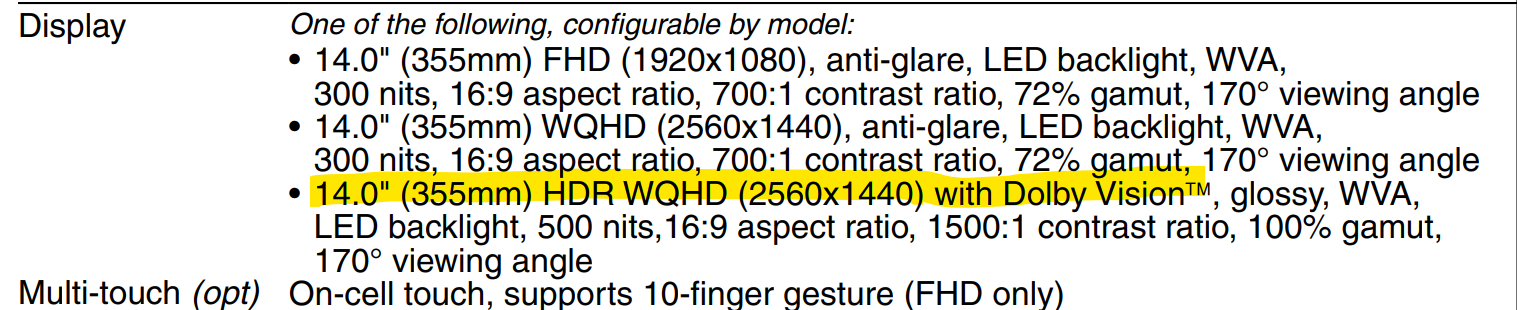

X1 Carbon 6th 패널 사양

- 출처 https://psref.lenovo.com/syspool/Sys/PDF/ThinkPad/ThinkPad_X1_Carbon_6th_Gen/ThinkPad_X1_Carbon_6th_Gen_Spec.PDF

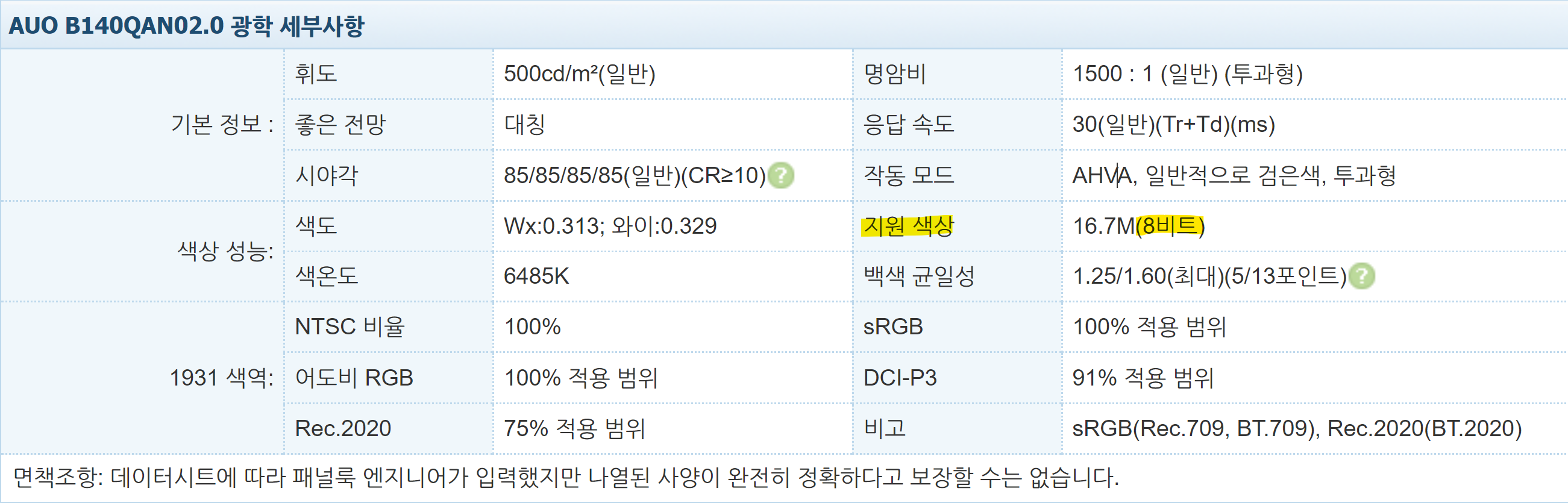

https://www.panelook.com/B140QAN02.0_AUO_14.0_LCM_overview_37246.html

Display - AUO사 B140QAN02.0, WQHD 500 nit HDR

?? 8비트라고 적혀있..

panelook에서도 그 어디에도 HDR 문구, 10비트 관련 문구가 보이지 않는다.

윈도우에서는 과연..?

- 윈도 10 포맷 후 레노버 밴티지로 각종 드라이버를 설치하였으나

HDR 돌비비전을 지원한다고 했음에도 불구하고 8비트, 색 공간도 SDR로 잡히고

HDR 활성화 토글키도 없어서 설정 ON/OFF 자체를 할 수가 없다.

엣지 브라우저를 사용하면 유튜브에서도 HDR이 표시된 컨텐츠를 재생할 수 있다고 하는 데

엣지에서도 무슨 일인지 HDR 문구도 찾을 수 없었고 HDR 재생도 불가했다.

포맷하고 공식 홈페이지에 올라온 구버전 드라이버도 설치해 보았으나 역시나 안됨.

윈도우11로 업데이트하면? 여전함.

단, 팟플레이어를 켜서 HDR 영상을 재생하면 HDR 문구가 표시되긴 함.

확인 과정

- 레노버 포럼에서 X1C 패널에 대한 수많은 토론을 확인해 볼 수 있었다.

https://forums.lenovo.com/t5/ThinkPad-X-Series-Tablet-and/X1-6-gen-HDR-Is-the-panel-8-bit-reported-by-EDID-or-12-bit/td-p/4056361?page=2

Update: I've got the answer from Lenovo support, pasted below, verbatim:

1. Dolby Vision requires at least 10 bits panel for it to work.
2. Some Lenovo X1 Carbon 6 Gen originally comes together with 14" HDR WQHD IPS with Dolby Vision™ (2560 x 1440), Glare, 500 nits that support Dolby Vision, however the panel that comes together with the machine is only 8 bit.
3. X1 Carbon 6 Gen that supports Dolby Vision will come with a future software updates which added support for Dolby Vision.

해외 포럼의 한 유저가 고객센터로부터 받은 답변을 보면

돌비 비전을 사용하기 위한 스펙은 최소 10비트 패널이 필요하지만 X1 카본 6세대의 패널은 8 비트라는 것.

- panelook에서 확인했었던 스펙과 일치함.

다만 나중에 돌비비전을 지원할 수 있게끔 소프트웨어를 지원하겠다는 것인데

이게 단순 업데이트만으로 8비트 색공간을 10비트로 변경할 수 있는 건지? 알 수 없지만

관련 이슈가 생기고 돌비비전을 지원하는 드라이버 ThinkPad Monitor INF File 6.7.0.0 버전이 배포되었다고 한다.

# 패치 내역

  Version       Build ID    Rev.  Issue Date
  ------------  --------    ----  ----------
  6.10.0.0      N22OI07W    03    2021/10/28
  6.10.0.0      N22OI07W    02    2020/05/13
  6.10.0.0      N22OI07W    01    2019/05/10
  6.9.0.0       N22OI06W    01    2018/10/31
  6.7.0.0       N22OI05W    01    2018/04/30
  6.6.0.0       N22OI04W    01    2018/01/12

# 패치 내용

<6.7.0.0> (N22OI04W)
-(New) Added Dolby Vision support.

하지만 6.7.0.0 버전을 설치해 봐도 윈도우 자체의 HDR 설정불가 및 8비트 색공간은 같았고

이후(현재는 6.14.19.0이 최신인듯하다.) 모든 드라이버를 설치해 봐도 전역적인 HDR 기능은 지원되지 않았다.

그럼 HDR 자체는 다른 방식으로 지원하겠다는 내용인가?

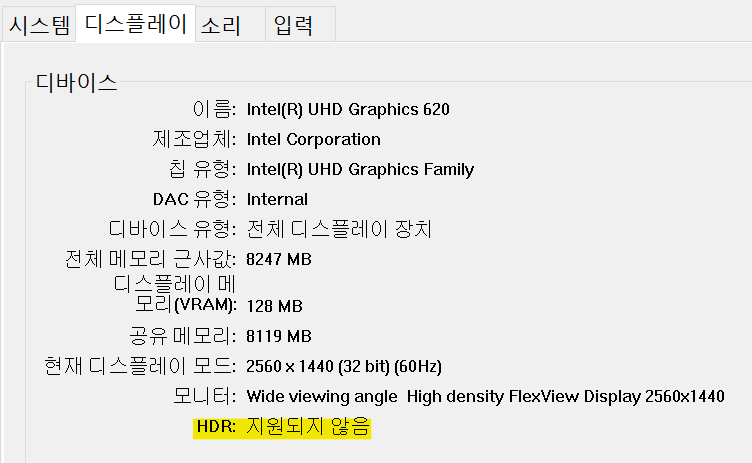

Dxdiag로 확인해도 지원되지 않음이라 뜨고.

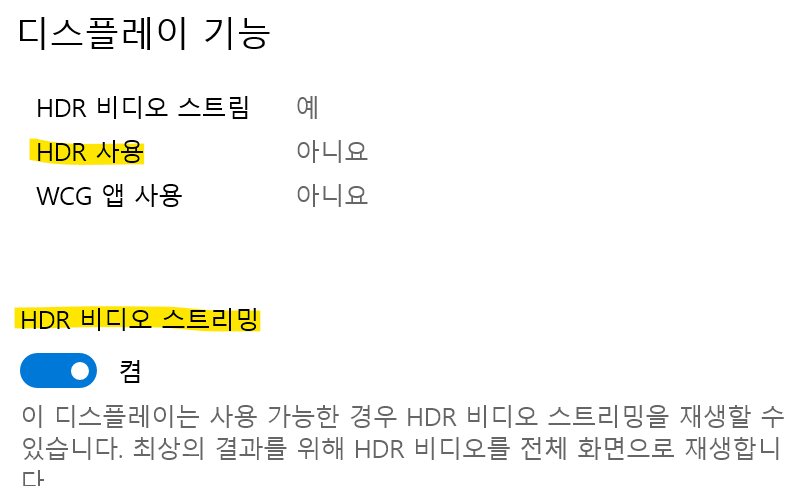

특정 APP을 켜서 재생하는 "HDR 비디오 스트림 설정"은 사용할 수 있는데

여전히 전역 HDR은 설정할 수가 없음.

음.. 특정 앱 ??

넷플릭스에서 확인하고자 해도넷플 해지한 지가 꽤 오래여서;;

누군가 해줬으면..

물론 윈도우 상에서 전역적인 설정이 왜 안 되는지가 궁금한 거긴 한데

넷플릭스 다시 볼 때쯤 확인해서 포스팅 수정할 예정

참고로 "HDR 비디오 스트림"의 최소 스펙은 아래를 지원해야 한다고 한다.

1. 최소 300니트 밝기의 디스플레이

2. 특정 앱

"일부 앱은 Windows 10에 기본 제공되는 비디오 플랫폼을 사용합니다. 여기에는 Microsoft Edge, 사진, 영화 및 TV 같이 Windows 10과 함께 제공되는 유니버설 Windows 플랫폼(UWP) 앱은 물론 Microsoft Store에서 가져오는 다양한 타사 비디오 앱(예: Hulu, Netflix 및 Vudu)이 포함됩니다."

3. 비디오 스트리밍을 전체화면으로 할 때.

4. 배터리 사용이 아닐 때. (설정에서 변경가능)

5. HDR을 재생할 수 있는 코덱을 지원할 때 (HEVC,VP9 등)

출처 - 마이크로소프트 HDR 관련 문서

https://support.microsoft.com/ko-kr/windows/windows%EC%9D%98-hdr-%EB%B9%84%EB%94%94%EC%98%A4%EC%9A%A9-%EB%94%94%EC%8A%A4%ED%94%8C%EB%A0%88%EC%9D%B4-%EC%9A%94%EA%B5%AC-%EC%82%AC%ED%95%AD-192f362e-1245-e14d-3d3f-4b3fc606b80f

짧은 결론

내가 알고 싶었던 것은 6세대 스펙시트에서 HDR 돌비비전 디스플레이로 소개해놓고

왜 전역 HDR 설정은 불가능한가에 대해서인데

국내외 명확한 해답도 없는 걸 그 이상 찾아봐야 시간만 낭비일 듯하다.

내 짧은 추측으로는 해외포럼 Q&A 대로 하드웨어 상 10비트 패널이 아니어서이지 않나 싶다.

애초에 전역적인 적용보다도 특정 APP에서와 같은 개별적인 적용이 우선순위이었던 것 같다.

완벽한 지원은 아니더라도 S/W 업데이트로 부분 지원했으니 도리를 다했다고 생각한 걸 수도 있고.

일단 요약해 보자면

1. X1C6에 탑재된 패널은 8비트 SDR 색역의 패널이다.

2. 8비트의 SDR 색역 패널이지만 추후 업데이트로 제공된 S/W로 HDR 컨텐츠 감상은 가능해졌다.

3. 물론 HDR 컨텐츠를 감상하려면 여러 제약조건이 붙는다. 특정 브라우저 특정 앱 등.

4. 윈도우에서 전역적인 설정은 안 되는 것으로 보인다.

끝으로 레노버 해외 포럼의 비슷한 문제를 겪고 있는 X1Y3 사용자의 의견을 남기고 포스팅을 마친다.

" 좋은 디스플레이이긴 하지만 여전히 HDR 디스플레이는 아닙니다.

(광고대로) 뭐라고 하든 사실은 다 말해주고 있습니다. HDR도 없고, 진짜 돌비 비전도 없습니다.
HDR 콘텐츠를 SDR로 위장/변환하는 소프트웨어로 좋은 밝은 SDR Display! ;) "

(출처)

https://forums.lenovo.com/t5/ThinkPad-X-Series-Laptops/X1-Yoga-3rd-gen-HDR-display-not-HDR-capable/td-p/4000701/?page=27

231002 임시 작성/240210 업로드/241212 수정(표,정렬,내용)

작업하다가 온도가 80도로 올라가더니 쓰로틀링이 걸리고 70도 기준으로 주파수가 2Ghz 초반대로 유지된다.

일상적인 간단한 작업에서도 터보부스트가 잘 안 터지더라. 최신 BIOS(1.61)로 오고 나서부터 전력관리를 쎄게 걸었나 싶다.

해외포럼에선 1.25 버전에서부터 문제가 생긴다고 하는데 현재 올려진 버전은 1.61 버전이다.

정말 1.25 이전의 버전으로 롤백하면 해결 될지 궁금하긴 해서 롤백해볼 예정이다.

2023년 10월 2일 기준 릴리즈된 내역은 다음과 같다. 출처 - 레노버 드라이버 지원

2023년 02월 2일 기준으로는 1.62 버전이 올라와있다. (귀차니즘으로 측정하진 않았음)

시네벤치 R23

※ 세팅 : 최고 성능모드, AC 전원 연결, 최소한의 백그라운드 앱, HWinfo 측정

※ i7-8550u 사용자들의 일반적인 멀티코어 점수는 약 3000~3200점으로 보인다.

더보기

1. BIOS 1.23



멀티 - 3288점

클럭 - 2.5~2.6Ghz

CPU 전체 전력 소비 - 23~29W

총 시스템 전력 - 32W~43W

온도 - 85 ~ 89도

: 온도가 높긴 하지만 고사양 작업 및 웹서핑, 유튜브, 오피스 등 간단한 작업에서도

3ghz대 클럭을 자주 볼 수 있었음.





2. BIOS 1.25



멀티 - 2674점

클럭 - 2.0 ~ 2.3Ghz

CPU 전체 전력 소비 - 거의 14W 고정

총 시스템 전력 - 21 ~ 24W

온도 - 70도 전후

: 현 1.61 버전처럼 쓰로틀링이 걸리면서 클럭도 팍팍 깎임. 70도 선에서 클럭이 유지됨.





3. BIOS 1.28

# 패치 내용 - (Fix) 전원 제어를 개선합니다.



멀티 - 2683점

클럭 - 2.0 ~ 2.3Ghz

CPU 전체 전력 소비 - 14W

총 시스템 전력 - 21W ~ 24W

온도 - 70도 전후

: 전원관련 패치가 있던 것으로 보이나 이전 버전과 큰 차이가 없음.





4. BIOS 1.61 (최신)

멀티코어  - 2901점

클럭 - 1.9Ghz ~ 2.3Ghz

CPU 전체 전력 소비 - 약 14W 고정

총 시스템 전력 - 21 ~ 24W

온도 - 70도 전후

: info 값은 이전과 딱히 차이가 없어보이긴 한데 이상하게도 멀티코어 점수는 상승함. 측정이 잘못된걸까 싶은데 귀찮아서..



# 1.28과 1.61 사이의 버전은 굳이 테스트하진 않았지만 전원관련 패치내용은 없어서

대체로 비슷할 것으로 예상됨.

언더볼팅

CPU Core undervolting (BIOS 1.23)

※ -80mV (PROCHOT 미설정)

※ 최고 온도 및 전력소모는 소폭 내려가고 클럭 및 멀티코어 점수 상승

CPU Core undervolting (BIOS 1.23)

CPU Core/CPU Cache undervolting (BIOS 1.23)

CPU Core/CPU Cache undervolting (BIOS 1.61)

결론

- i7-8550u의 본 성능을 원한다면 BIOS는 1.23 버전까지만 사용해야함. 그 이상의 버전은 강한 쓰로틀링이 걸림.

다만 1.23을 사용할 경우 온도가 맹점인데 높은 온도는 노트북 수명에 영향을 끼치므로 성능 하락을 감수하고 최소한의 온도 제한은 걸어두는게 좋을 듯함.

- 1.23도 좋지만 보안 취약점 패치가 된 1.61에다가 언더볼팅해서 사용할 예정.

[240210 작성/241210 수정]

시네벤치 R23에서 1회 차만에 최고 온도 97도를 찍고는 쓰로틀링이 걸려서 클럭이 반타작되고 온도가 71도로 내려간다.

쓰로틀링은 원래 그렇다 쳐도 온도를 95도를 넘게 찍는 게 노트북 내구성에 부담이 될까 걱정되서 궁여지책으로 써멀 재도포를 해볼 생각이다. 씽크패드는 분해가 어렵지 않기 때문에 수월하게 진행할 수 있지 않을까 싶다.

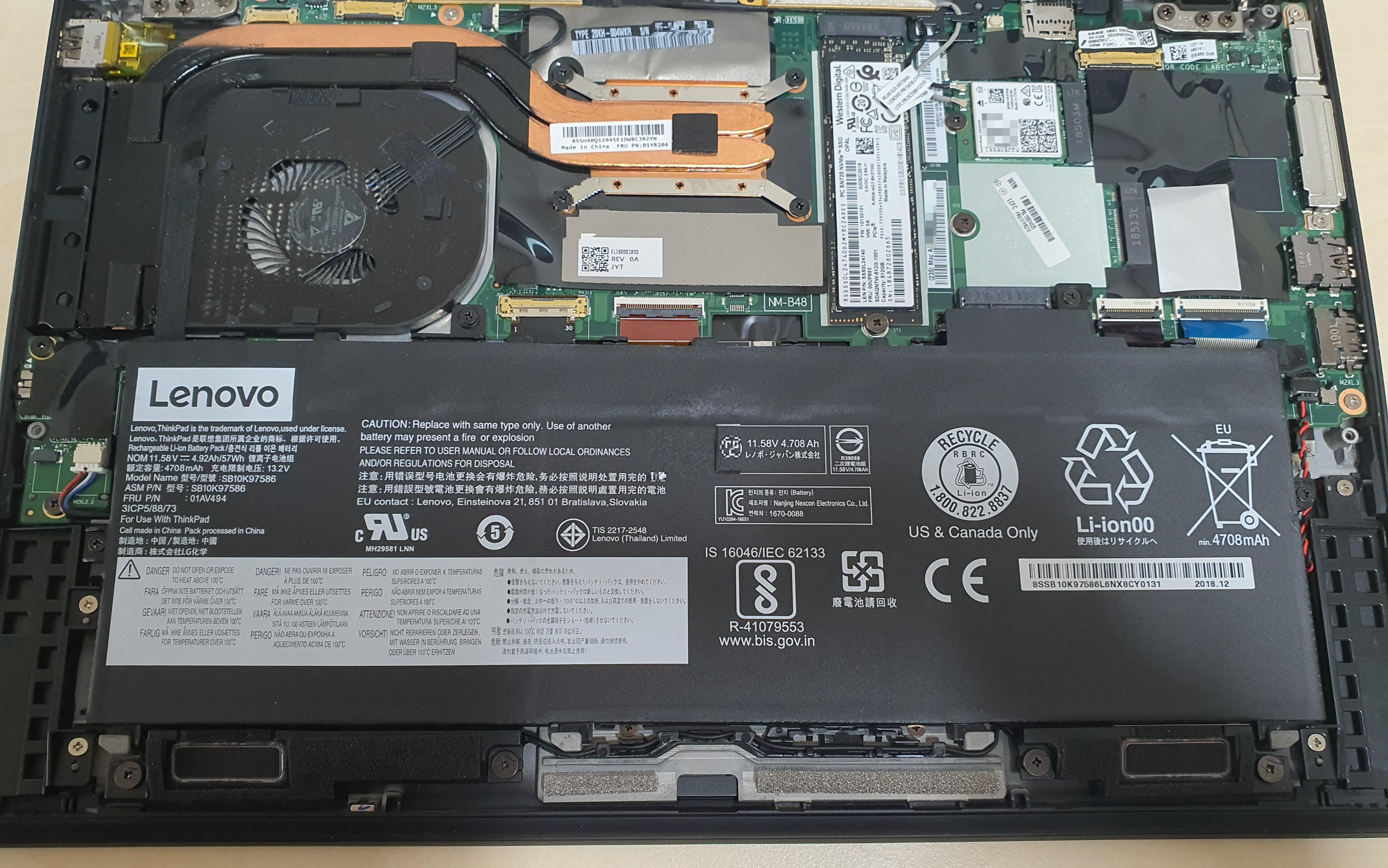

일단 하판을 분해하려면 십자나사 5개를 풀어줘야 하는데
나사는 완전히 분해될 수 없게 끔 되어 있으므로 적당히 풀렸다 싶으면 손톱이나 카드로 조심스럽게 열어준다.

오랜만에 열어서 그런지 흡입구에 먼지가 꽤나 쌓여있어서 브러쉬로 털어주었다.

혹시나 작업 과정에서 혹여나 쇼트로 인한 데미지가 있을 수 있기 때문에 먼저 CMOS에서 배터리를 연결 해제하고 (disable built-in battery) 전원버튼을 15초 정도 눌러줘서 잔류전원을 제거해 준다.

그 다음 배터리의 십자나사 4개를 풀어주고 배터리 커넥터 부분을 살짝 들어주면 배터리가 쉽게 분해된다.

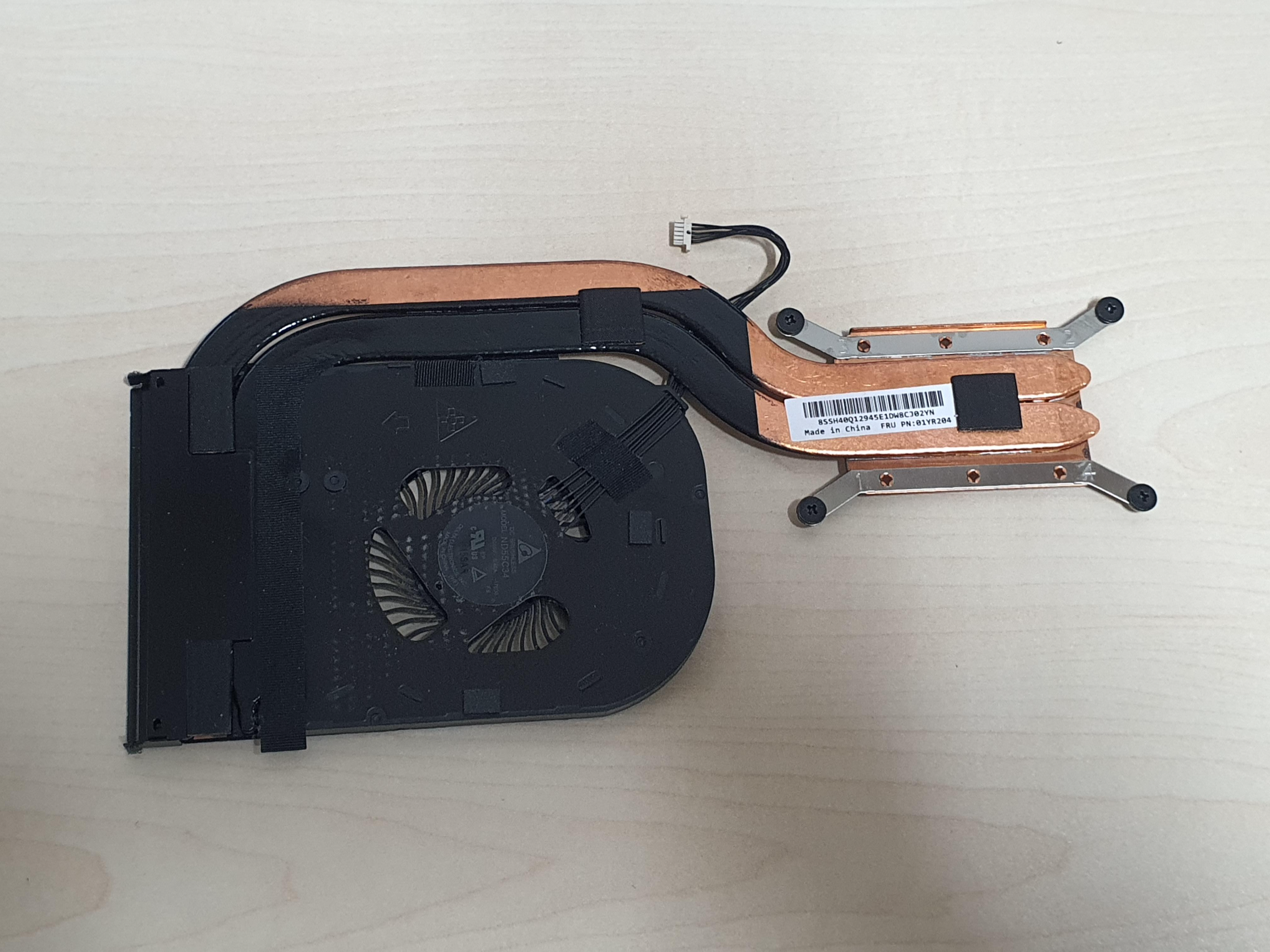

이제 뜨거운 8세대 i7 씨퓨를 감당하고 있는 히트싱크와 쿨러를 떼어낼 차례다.

쿨러 4핀과 히트싱크 나사 4개를 풀어주면 쉽게 분리가 된다.

의외로 써멀 상태가 CPU에 닿는 부분은 약간 점성이 있는 상태였었고 그 주위는 딱딱하게 굳어 있었다.

반대편 그래픽코어? 사우스브릿지? 칩셋엔 써멀이 안 발라져 있긴 한데 이쪽은 발열이 거의 없어서 히트싱크만으로도 충분하기 때문에 바르지 않은 것으로 추정해 본다.

CPU 팬을 분해해서 먼지 청소를 해주면 좋긴 할 텐데 일단 깨끗해 보여서 귀찮아서 외부에서 간단하게 브러쉬로 청소해주었다.

굳이 해야한다면 미니 십자나사와 접착 테이핑을 풀어주고 분리시켜서 먼지를 털어내 주면 될 듯 하다.

기존의 써멀구리스는 제거하고 MX-4를 대충 얇게 발라준 다음 분해의 역순으로 재조립 해주었다.

- 써멀 재도포 후기-

벤치 테스트에서 최고 온도 83도가 나왔는데 이전과는 달리 90도는 넘지 않았다. 이전에는 살짝 부하가 오면 온도가 순간적으로 튈 때가 있었는데 지금은 그나마 덜 해진듯 하고 쿨러 소음도 아무때나 윙~ 하던게 줄어들었다.

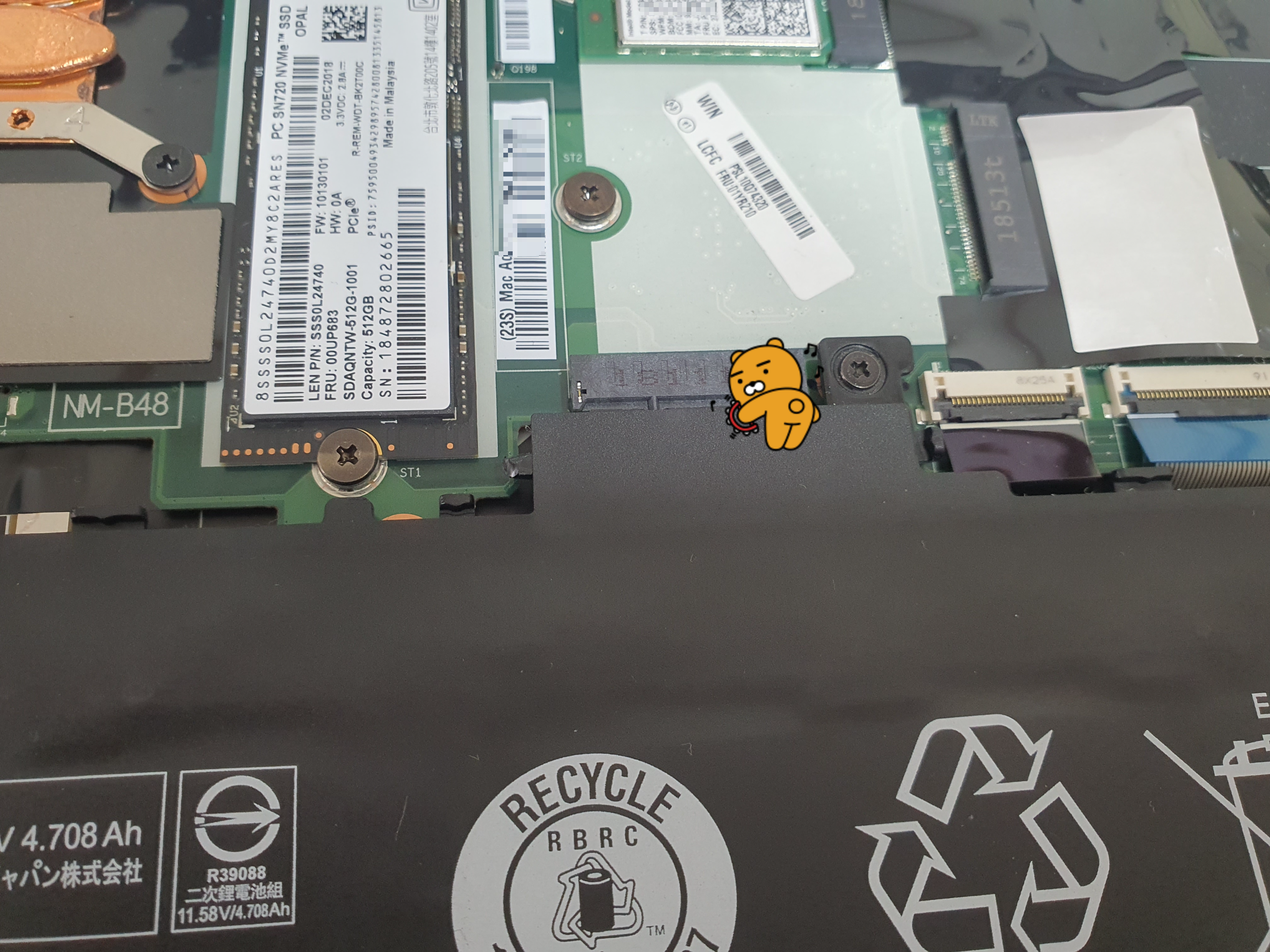

근데 노트북 분해하다 보니 LTE 슬롯이 비어있어서 공허한 느낌이다. 하판은 꽉 채워져 있으면 좋긴 한데.

L850GL WWAN 카드라도 알아볼까 싶다. 그럼 안테나도 달아야 하는데 합해서 5~6만원 음..

LTE 기능은 있는데 안 쓰는 것과 없어서 못 쓰는 것과는 다르니깐 추후 생각해 볼 여지는 있겠다.

- 1 -

X1 카본 6세대. 잠깐 드라이기를 쓰다가 키캡 2개를 날려먹었다.

다행하게도 키보드의 힌지는 아무 이상이 없었기 때문에 키캡만 교체하면 되지 않을까 한다.

힌지에 문제가 생겼다면 최악의 경우 키보드 전체파츠를 바꿔야 할 수도 있었는데 일단 키캡만 구하면 되겠다.

집 근처에도 레노버 서비스센터 (A/S 대행업체 같음)가 있지만 딱히 평들이 좋지 않아서 추천받은 강남센터에 문의해볼까 한다.

그런데 전화번호가 나와있지 않아서 대표번호 찍어서 고객센터로 연락해 봤지만 해당 센터는 방문 접수만 가능하단다.

재고 확인차 필요했는데 왜 전화번호를 알려주지 않는지 ^^; 강남은 꽤 먼데 그래도 방문하는 수밖에 없겠다.

- 2 -

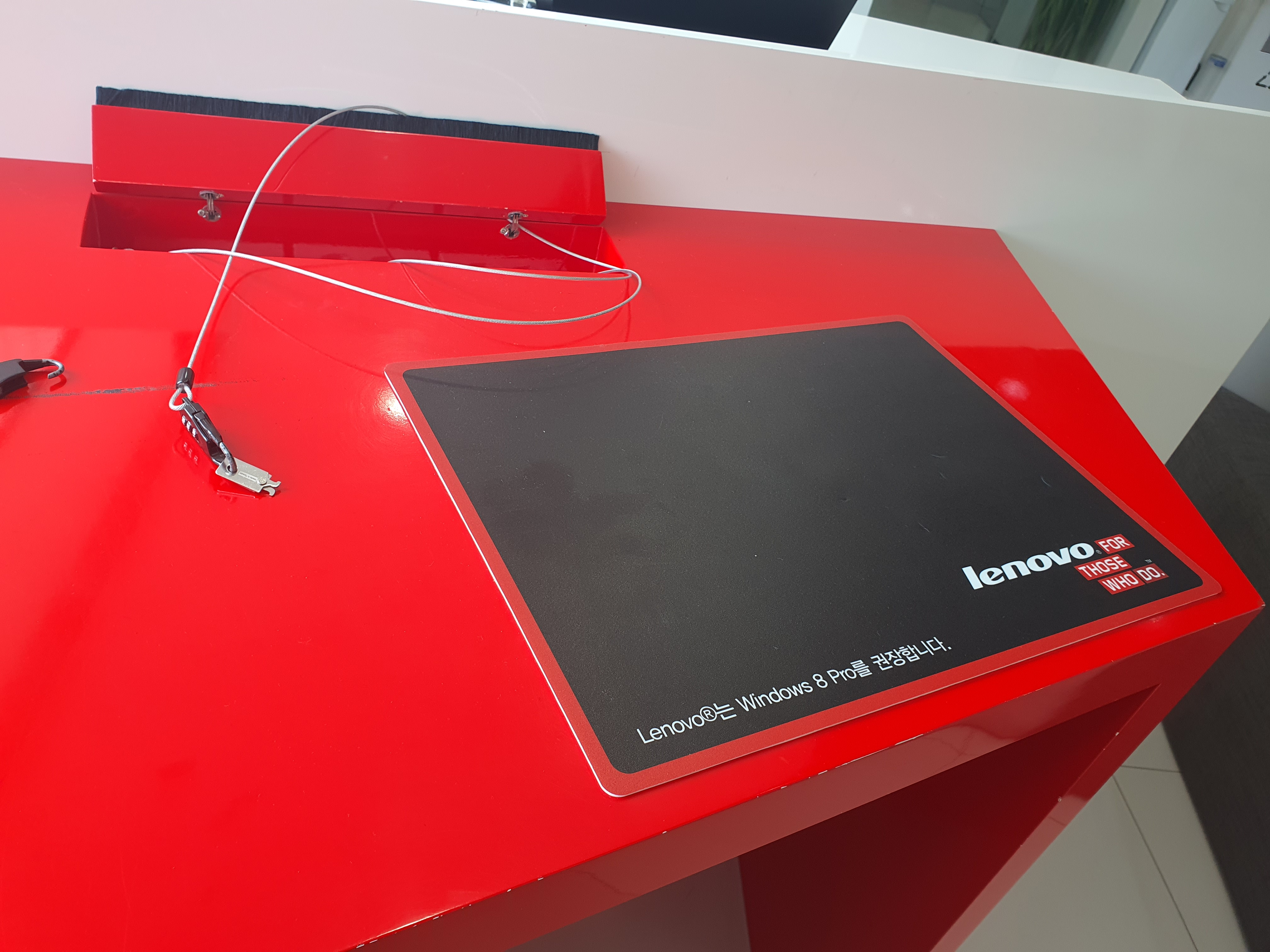

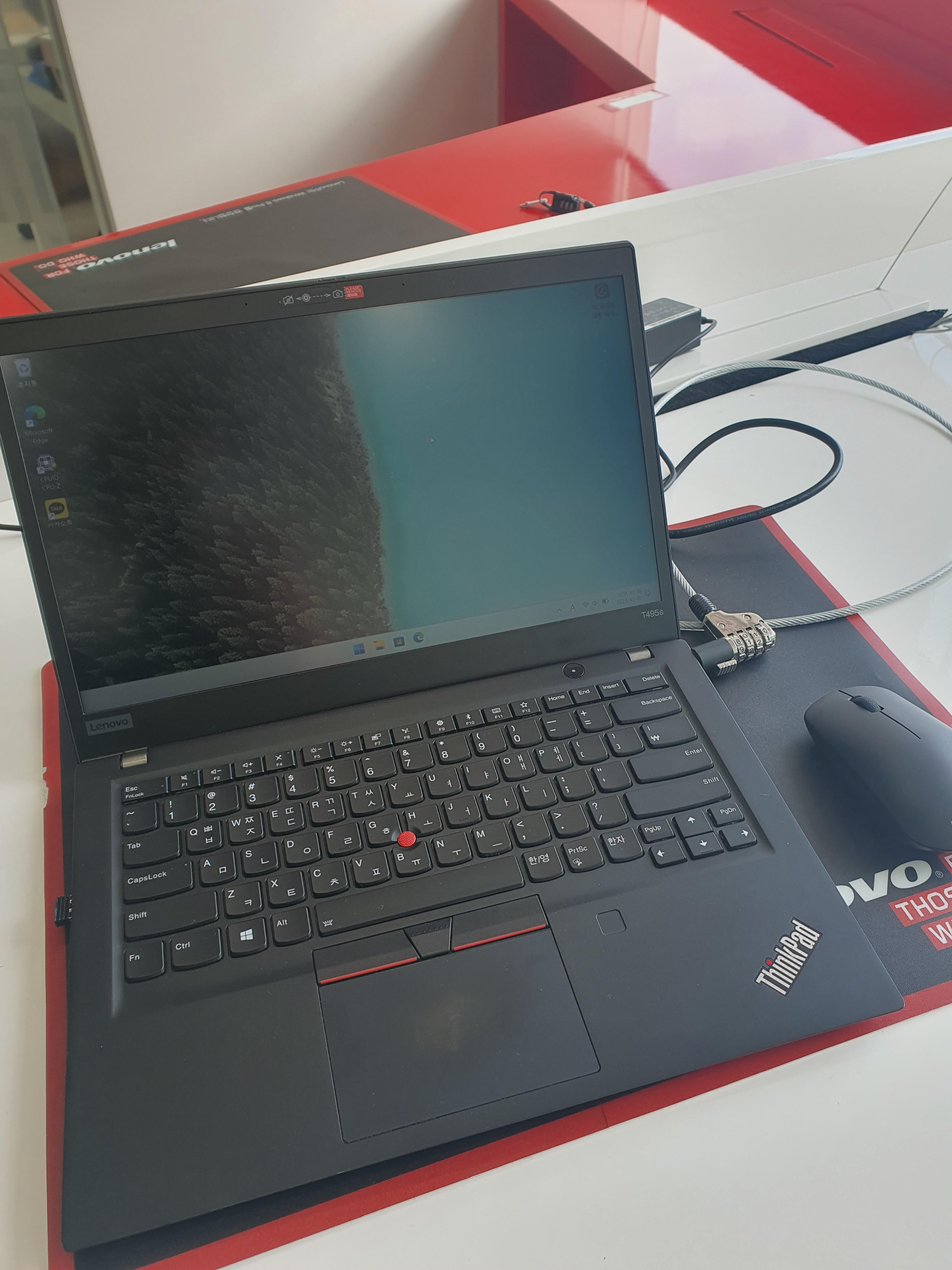

A/S 센터는 점심 직전쯤 방문하게 되었는데 장소는 협소했지만 사람이 한 두 명밖에 없어서 꽤 여유로웠다. 접수 직원도 친절하시고..^^; 옆에 T490S가 있길래 잠깐 봤는데 내 카본과 비슷한 세대라 그런지 쌍둥이 같기도 하다.

잠깐 노트북 맡기고 나갔다 와도 된다고 했지만 밖은 추워서 직원들 올 때까지 기다리기로 했다.

- 3 -

키캡 수리는 결론적으로 말하면 물거품이 됐다.

A/S 센터에서 보유하고 있는 노트북 불용품(폐기품)에서 키캡만 빼내서 수리하는 방식이었는데

1. 그날따라 센터에선 6세대 불용품은 보유하고 있지 않았다. 추후에 들어올 수도 있다고는 하는데 입고날짜는 아무도 모름.

2. X1C6 = X1C6 끼리만 키캡 호환 가능하다고 한다. 다른 세대 키캡과는 호환이 불가능하다고 하시는데 A/S 기사분이 기종 모를 세대의 키캡을 직접 빼내서 키캡의 '홈'을 보여주시더라. 나도 접수 전에 확인해 본 바로는 상위 기종 7세대의 키캡 사진을 보니 내 6세대의 홈과 달라 호환이 불가능할 것으로 보여서 키캡 선택에도 제한이 있을 거라고 생각하긴 했었다.

그런데 희망적인 것은 5세대가 알리에서 판매글을 6세대와 같이 공유하는 것을 보면 6세대와 호환 가능할 것으로 보인다.

3. 키캡 A/S 관련 비용은 1개 3,500원? 5,500원? 둘 중 하나였는데 까먹었다;; 일단 공임비는 없다고 한다.

아쉽게도 A/S 결과는 실망이었지만 A/S 과정 자체는 친절하시고 어떻게든 해결해주시려고 하는 모습이 보여서 만족이다.

당장은 알리익스프레스에서 키캡을 찾아보는 수밖에 없을 듯하다.

시간이 된다면 다음 포스팅에선 알리에서의 키캡 구매 후기를 남겨보겠다.

(2025-03-28 추가)

- 4 -

알리에서 꽤 오래전에 구매해서 교체했었는데 사진만 찍어놓고 후기 작성을 깜빡했다. 이어서 작성해보자면 상품 옵션에 키캡, 힌지, 러버돔 등.. 다양한 옵션들이 있었는데 나는 필요한 키캡만 주문했다. 개당 6,500원 정도였는데 알리라고 무조건 저렴한 건 아니다.

주문 하기 전에 셀러에게 재고 확인 차 채팅을 걸어보니 구매가 가능하다고 안내 받았다. 아마도 단순히 펑션과 컨트롤 키캡이어서 재고가 있었나보다. 해당 셀러가 한글 키캡을 보유하고 있는 지는 모르겠다. 만약 한글 키캡이 필요한 경우라면 셀러들에게 채팅으로 문의해보자. 나도 나름대로 한글 키캡이 알리에 있을지 찾아보긴 했었는데 능력의 한계로 찾진 못했었다.

배송은 10일쯤 걸려서 받았고 퀄리티는 여기도 불용품에서 떼다가 파는 것인지 감촉이나 폰트는 이전 키캡과 별 차이가 없었다.

다만 안전 부주의로 이걸 13,000원이나 주고 산게 쫌 아프기도 하고 키캡 2개에서 그친게 다행스럽기도 한 오묘한 감정이긴 한데 여튼 키캡 교체는 이번이 마지막이었으면 한다.
