LG G7 - 충전 단자(포트) 자가 교체



예전부터 충전 단자를 교체한다고는 했었는데 귀찮아서 미루던 걸 이제서야 했다.



참고로 이제 LG서비스센터에서 G7 충전 단자 부품은 단종되었다고 한다.

필요한 부품들은 해외에서 조달해야하는 시기가 온거다.



일단 부품은 뭐 진작에 오긴 했었는데

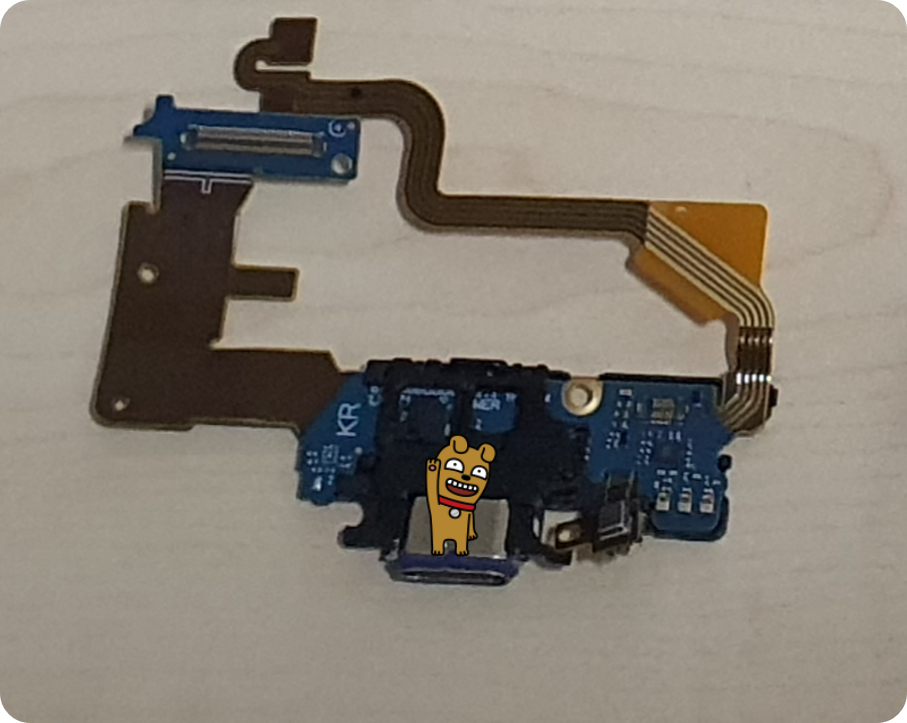

일단 알리에서 상품평 많은걸루 그리고 별 상관은 없을 듯 한데 KR전용 붙은걸로!! 구매했다.



외관 상 쌔거는 아닌거 같고 포트 결착은 흔들림없이 잘 되긴한다.

가격은 약 8천원 정도.







교체과정을 간단하게 적어보자면

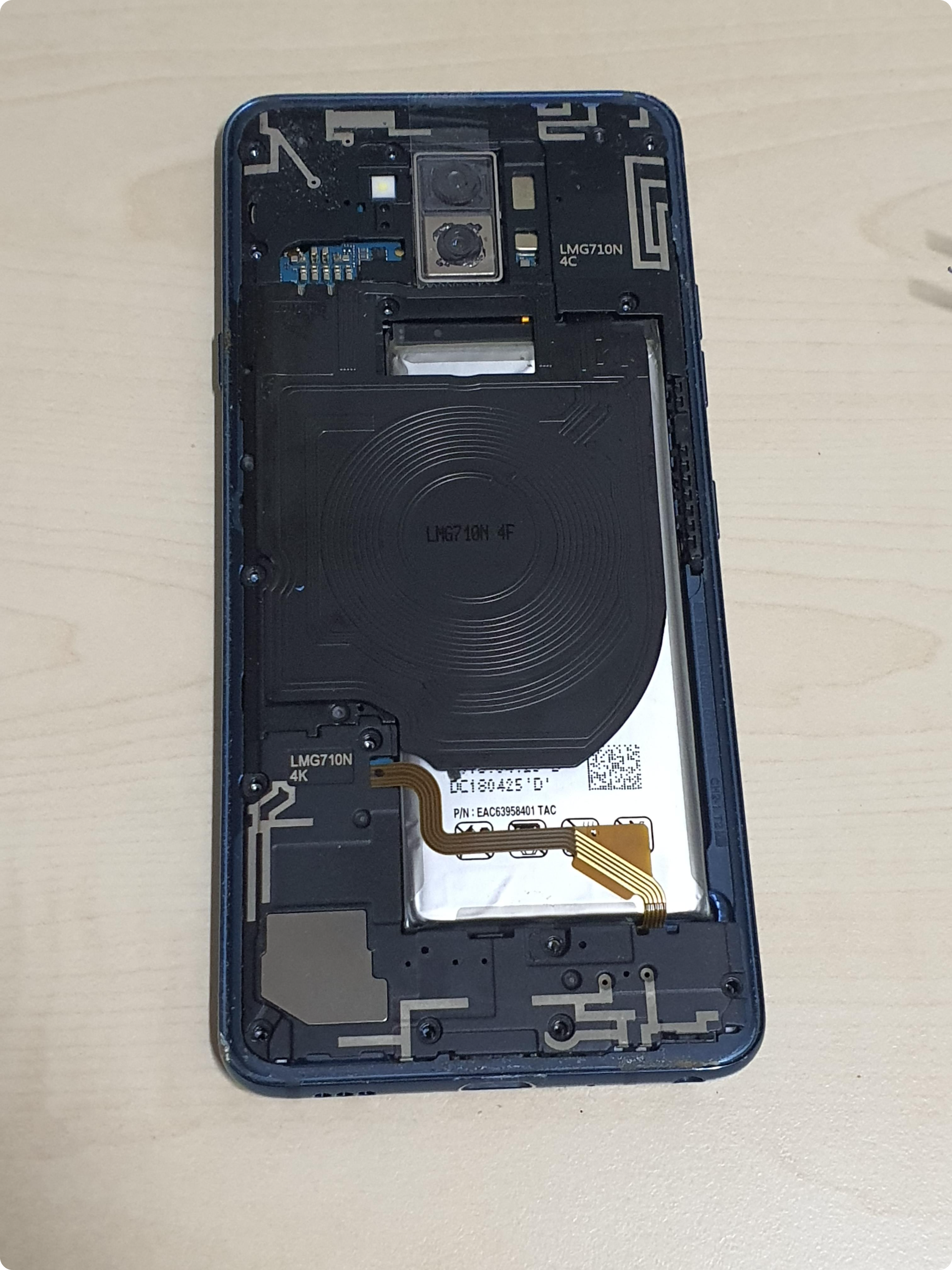

1. 뚜껑 따기.

유심 분리, 전원OFF 하고 뒷판(백글라스) 테두리를 드라이기로 가열해서

플라스틱 카드 or 헤라를 밀어넣어서 약해진 접착테이프를 떼어낸다.

카드 넣을 틈을 만들기 힘들다면 욕실 흡착판(문어빨판) 걸이 등을 사용하자.



요거만 잘 넘어가면 걍 나머지는 수월하다.

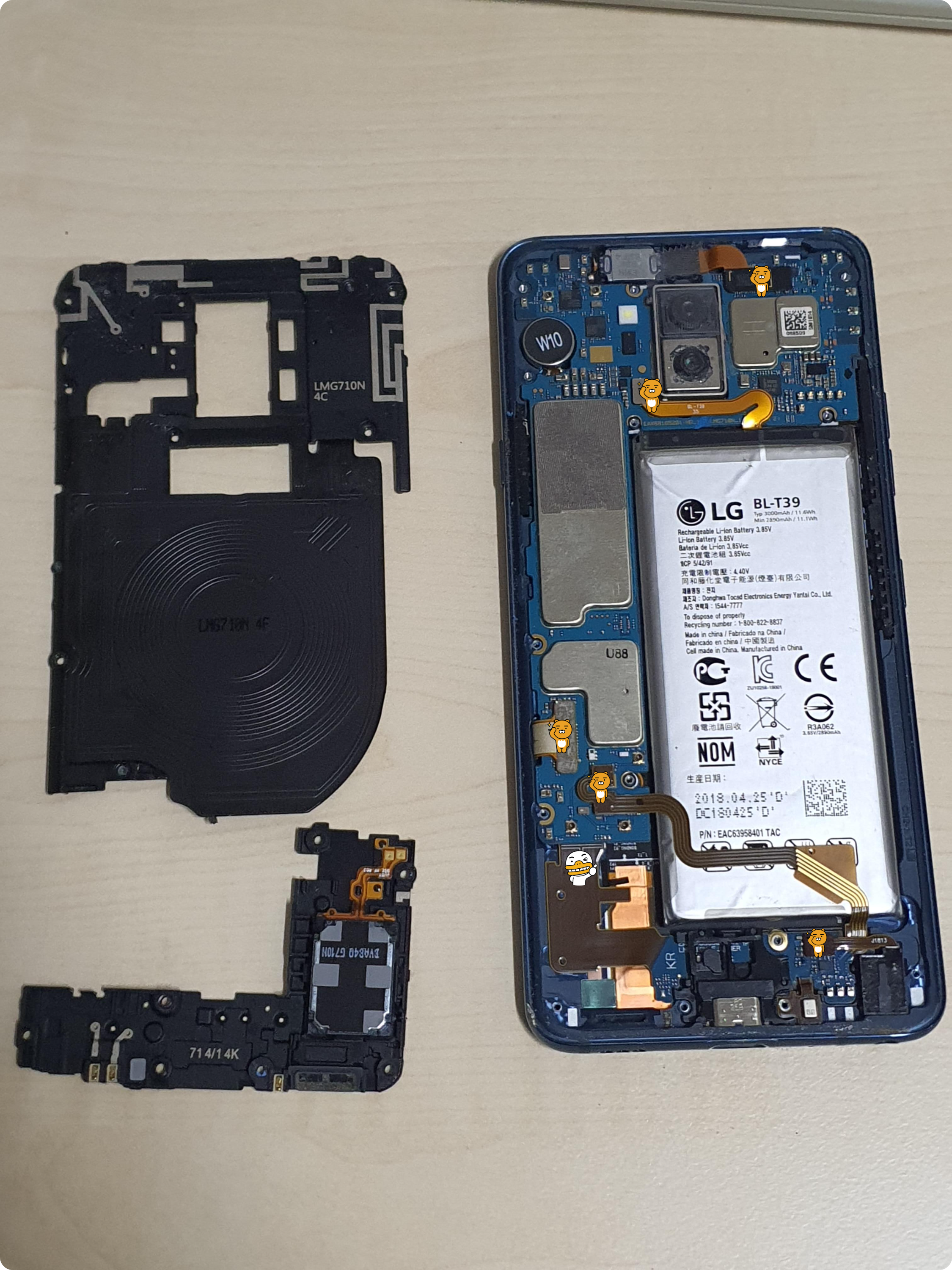

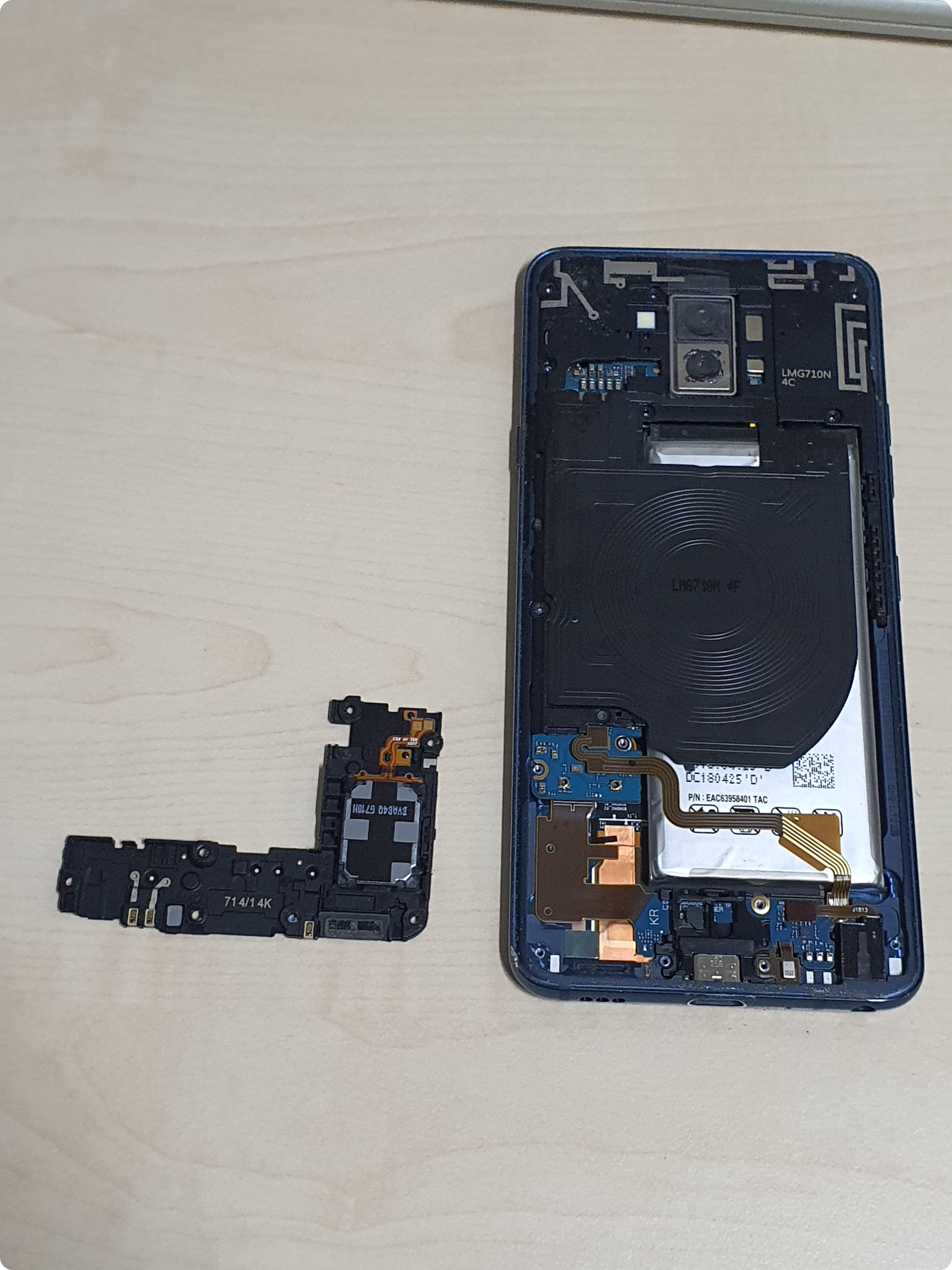

2. 미니 십자 나사를 다 풀고 아랫부분 플라스틱 보호 케이스를 떼낸다.

(힘을 쎄게 줄 필요없이 이곳저곳 살살 들어올리면 된다.)



카메라에 먼지, 실기스를 내면 카메라 촬영에 문제가 생길 수 있으니

작업하는 동안 종이 테이프 등으로 미연의 사태를 방지해둔다.

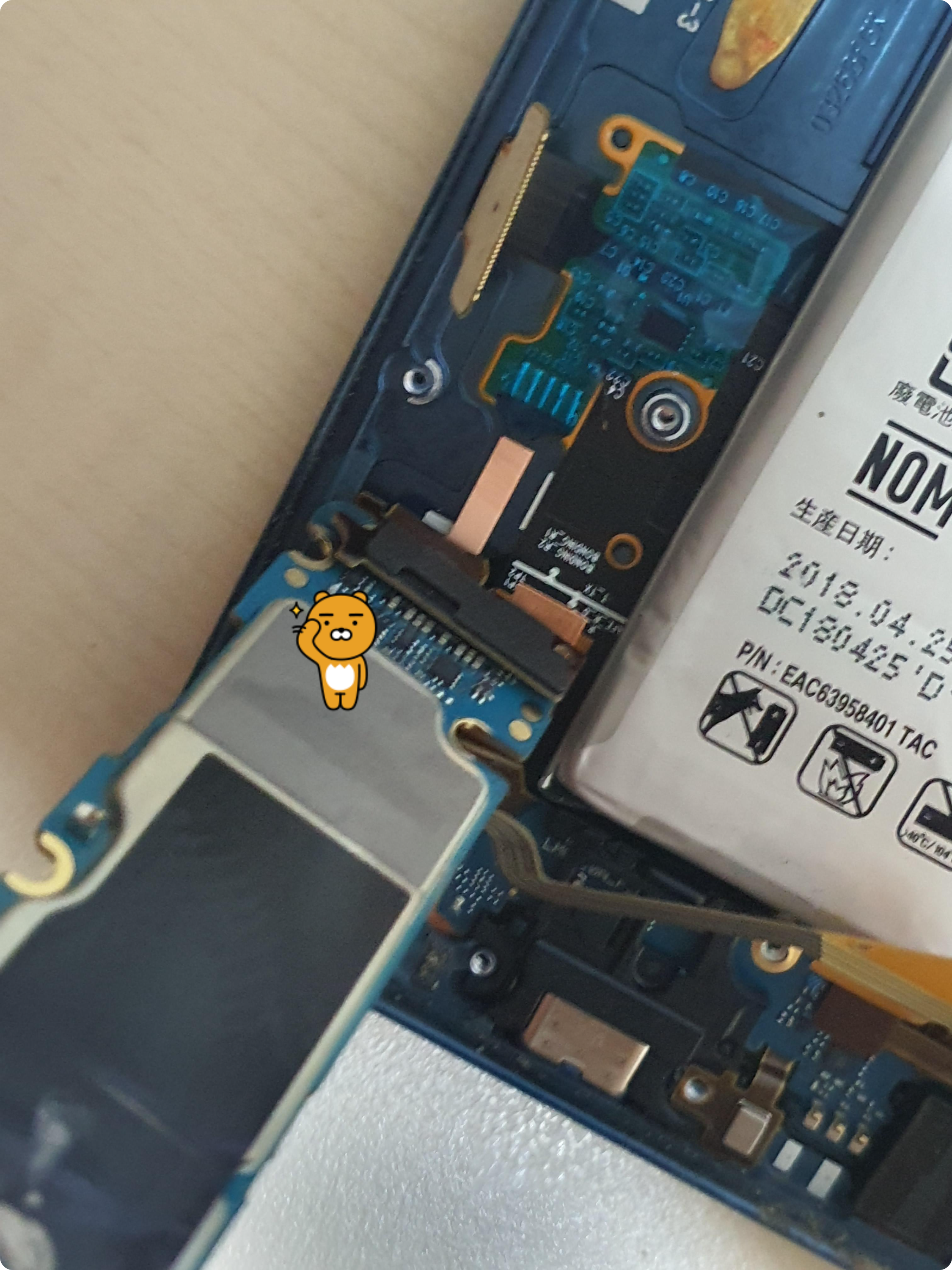

3. 각종 플렉스 케이블과 상단 전면 카메라를 분리 시킨다. (이모티콘 참조)

따봉또치 이모티콘 쪽의 케이블은 메인보드 뒤에 연결되어있으므로 들어내야한다.









4. 이런 식으로

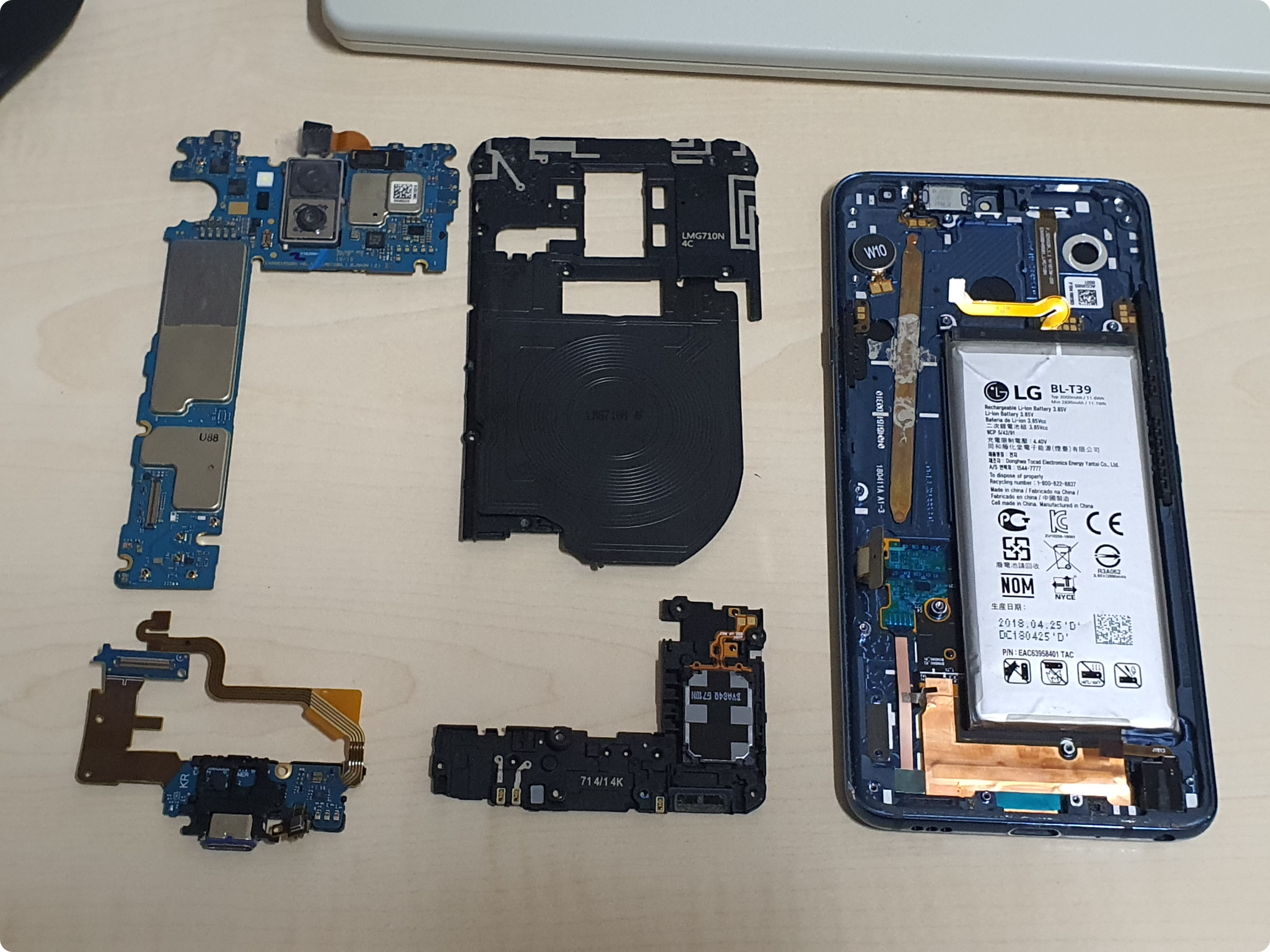

5. 대략적인 분해도.

히트파이프쪽 써멀이 굳어있길래 재도포 할까하다가 걍 아까워서 그대로 뒀다. (걍 할껄 그랬음)

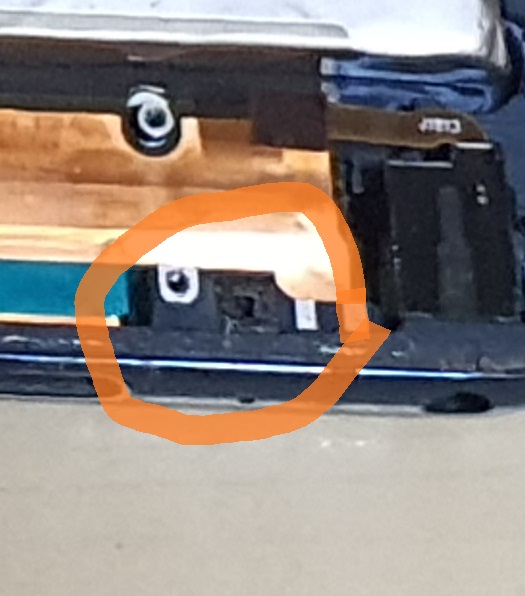

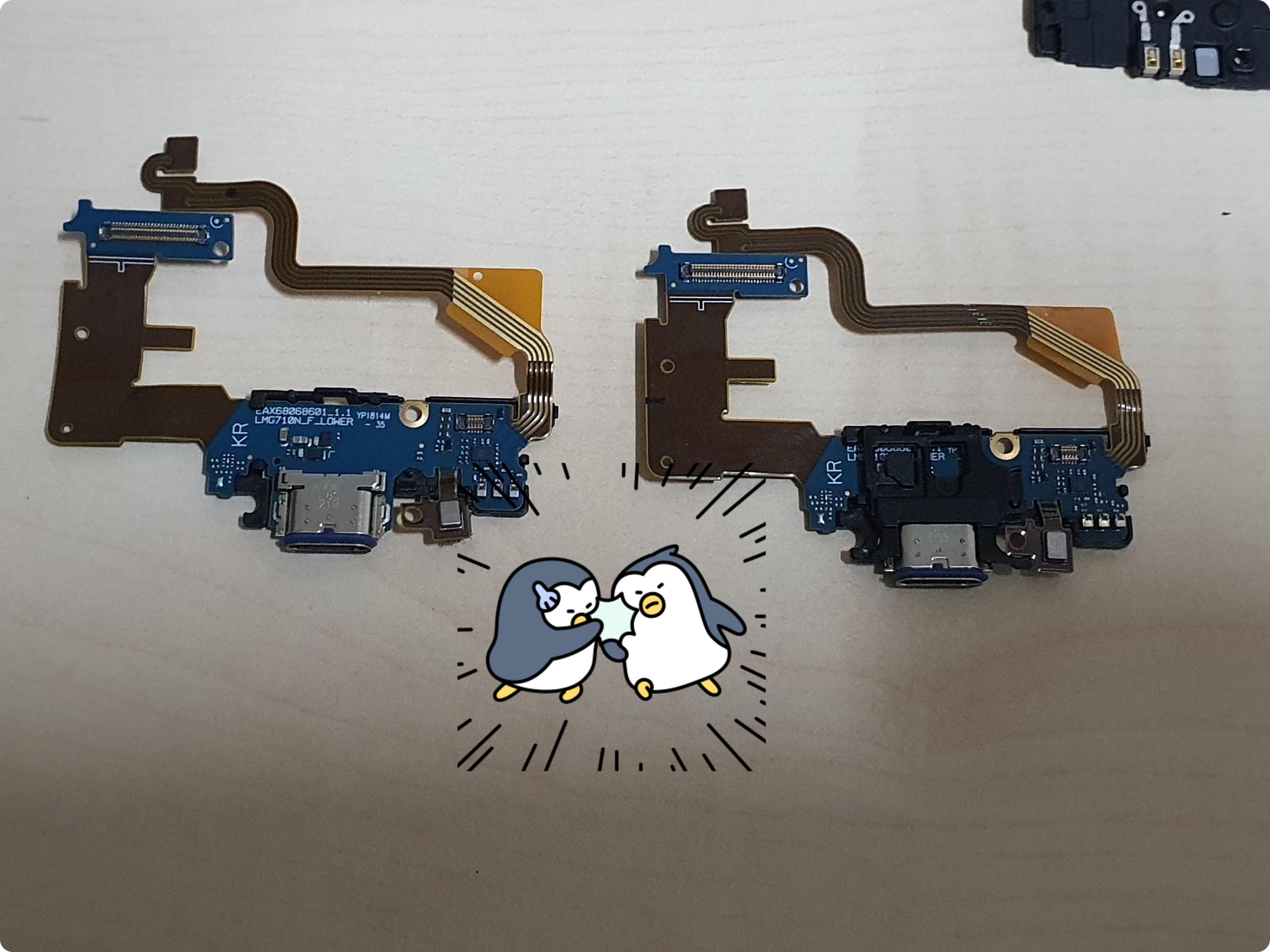

6. 누렁이 근처 충전 단자를 잘 보면 검정색으로 된 플라스틱 보호 파츠가 붙어있는데

알리익스프레스 등에서 구입한 경우 대부분 이게 같이 안 온다.







7. 요렇게 이식해주자.







8. 글에서 제일 중요한 부분 !!!

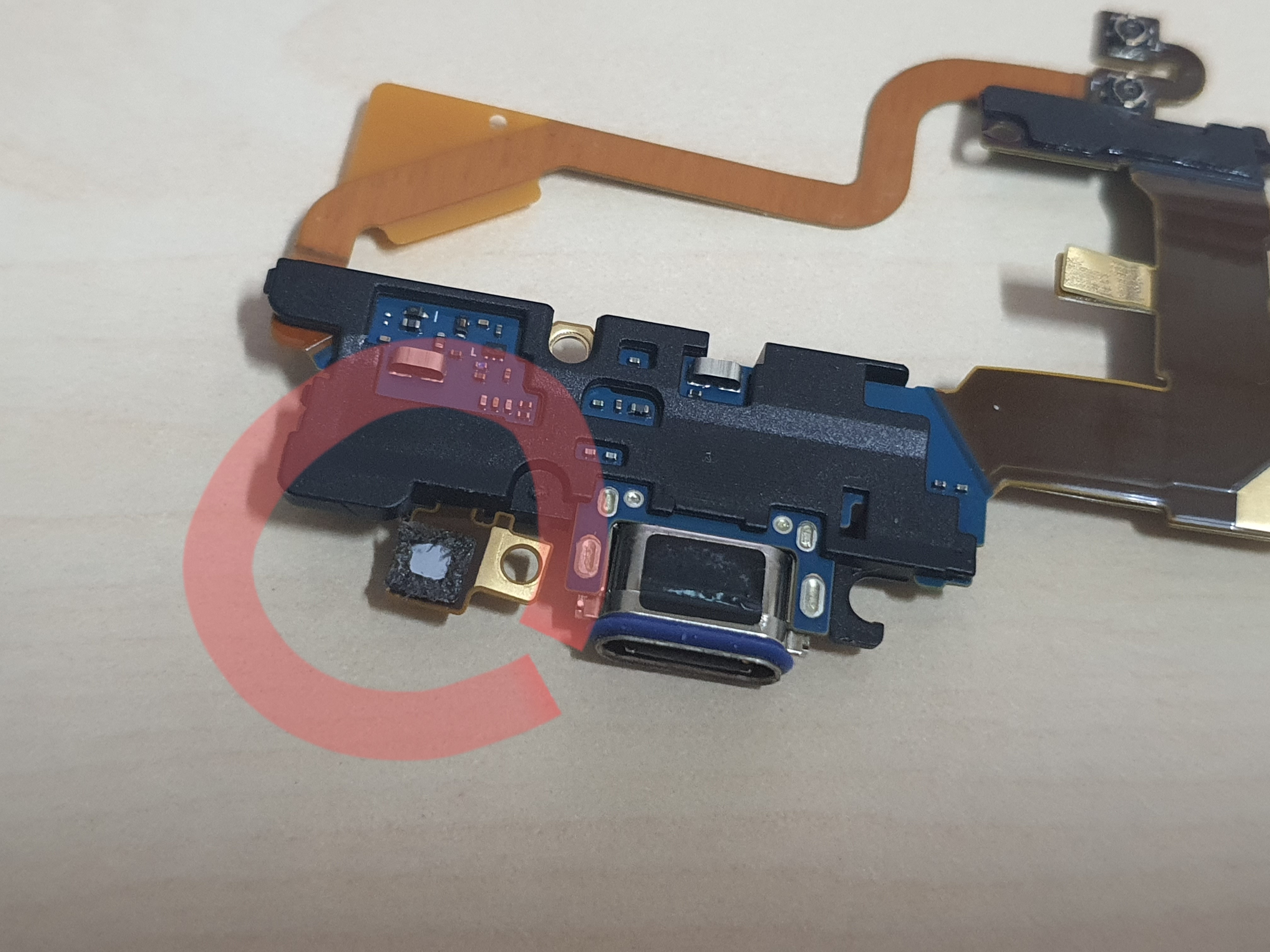

충전단자 파츠에는 마이크가 포함되어 있는데 저 스티커(?) 같은 부분을 떼어내면 안 된다.

저걸 떼어내면 통화 시 상대방에게 내 목소리가 울리는 걸 경험 시킬 수 있으니 주의해야함.



알리에서 오는 교체 부품은 대체로 이게 있거나 없거나 하는데

만약 없을 경우 고장난 부품에서 이식해서 사용해야한다.



정말 혹여나 뜯어졌거나 분실(?)한 경우

나도 언제 LG서비스센터에서 배터리 교체하던 중에

이 스티커를 보유하고 있다는 소릴 들은 것 같으니 문의해보자.

(나도 수리기사님과 대화하다가 얼핏 들은거라 정확하진 않음;;)







9. 결과

교체하니깐 단방향만 인식되던것도 그렇고

고속충전 저속충전 충전끊김 맘대로 되던 증상이 사라졌다.

고속충전도 잘 되고 교체 부품이 양품이 걸렸나보다. 다행이다.





끝.
